عند إنشاء خط إنتاج حجر مكسر بطاقة إنتاجية 500 طن في الساعة، يجب أن يتوافق اختيار المعدات وتصميم العملية بشكل وثيق مع خصائص المواد الخام ومتطلبات المنتج النهائي. فيما يلي تفاصيل تكوينات المعدات الأساسية، وتدفقات العمليات النموذجية، وإجراءات التحسين الرئيسية، مع بيانات ودراسات حالة محددة لتعزيز التطبيق العملي:
أولاً: خطة تكوين المعدات الأساسية
1. مرحلة التكسير الأولية
كسارة فكية
سيناريو التطبيق: معالجة قطع كبيرة من المواد الخام (حجم التغذية ≤ 930 مم)، وهي مناسبة بشكل خاص للمواد متوسطة الصلابة مثل الحجر الجيري والحجر الأزرق (صلابة موس 3-5).
دعم البيانات: على سبيل المثال، تحقق كسارة الفك C6X قدرة معالجة تتراوح بين 400 و800 طن في الساعة، بمحرك بقوة 220 كيلوواط ونسبة تكسير 6:1، مما يُنجز مهام التكسير الأولية بكفاءة.
دراسة حالة: استخدم مشروع طريق سريع في قانسو كسارات فكية من طراز C6X، حيث تعالج وحدة واحدة أكثر من 6000 طن يوميًا لتلبية متطلبات خط إنتاج بطاقة 500 طن في الساعة.
بديل الكسارة الدوارة
التطبيقات المناسبة: معالجة المواد عالية الصلابة مثل الجرانيت والبازلت (صلادة موس ≥ 7).
مقارنة البيانات: توفر الكسارات المخروطية قدرة أعلى بنسبة 30% من الكسارات الفكية، ولكنها تتطلب استثمارًا أوليًا أعلى بنسبة 20%-30%. على سبيل المثال، حقق محجر جرانيت يستخدم كسارة مخروطية من طراز H7800 إنتاجًا قدره 650 طنًا في الساعة، على الرغم من أن وزن المعدات يزيد عن 200 طن وتتطلب أساسات متينة.
2. مرحلة التكسير المتوسط والدقيق

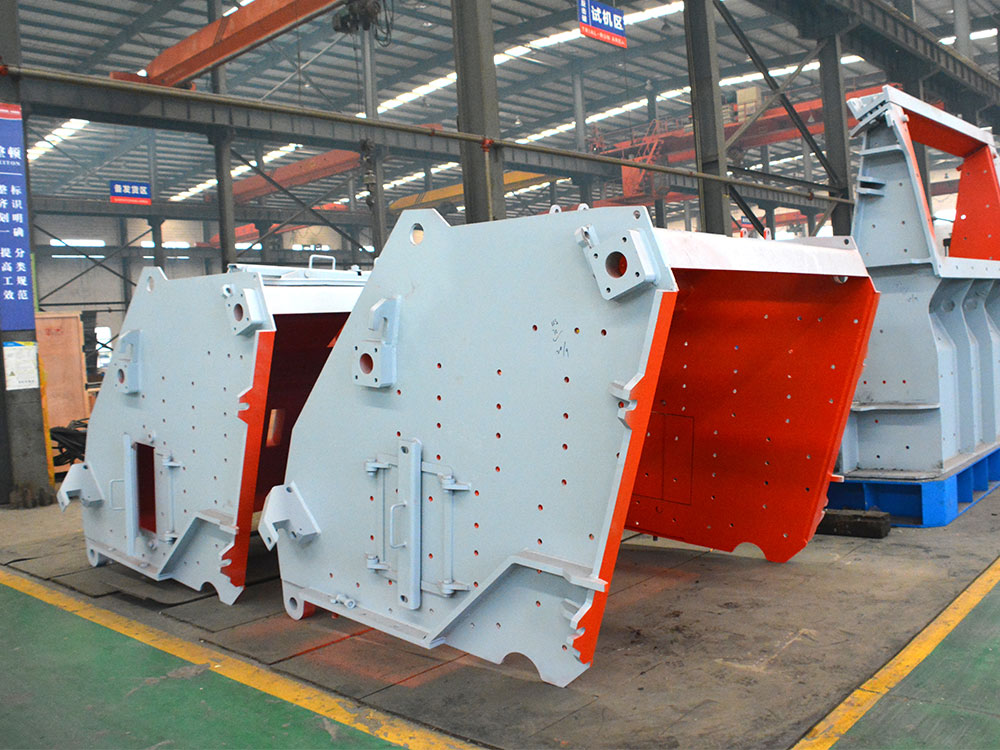

كسارة تصادمية
المزايا: تُنتج منتجات نهائية مكعبة الشكل تحتوي على نسبة ≤ 8% من الإبر والرقائق، وهي مناسبة لإنتاج ركام الخرسانة.
تحليل التكلفة: على سبيل المثال، يبلغ سعر كسارة الصدم CI5X حوالي 800,000 ين ياباني، أي أقل بنسبة 40% من الكسارات المخروطية، إلا أن عمر الأجزاء المعرضة للتآكل لا يتجاوز ثلث عمر الكسارات المخروطية.
كسارة مخروطية
المواصفات الفنية: تتعامل الكسارات المخروطية الهيدروليكية متعددة الأسطوانات (مثل HPT300) مع 200-500 طن/ساعة. يُطيل مبدأ التكسير بضغط الطبقات عمر الأجزاء المعرضة للتآكل لأكثر من 8000 ساعة.
دراسة حالة: تنتج كسارة المخروط أحادية الأسطوانة HST315، المستخدمة في مشروع شانشي لوليانغ للحصى، خمسة أنواع من الركام (5-10 مم، 10-20 مم، إلخ)، بنسبة إبر ورقائق أقل من 5%.
٣. مرحلة الغربلة والتشكيل
غربال هزاز
كفاءة التصنيف: يتعامل الغربال الهزاز 3YZS2460 مع 300-600 طن/ساعة بدقة غربلة 95% ومعدل إعادة تدوير يُتحكم فيه بأقل من 15%.
تصميم الحلقة المغلقة: يُحقق غربلة متعددة المراحل عبر غربال S5X3075، ويُنتج في آنٍ واحد خمس درجات نهائية: 0-5 مم، 5-10 مم، 10-20 مم، 20-30 مم، و30-40 مم.
صانعة الرمل
كسارة صدمية بعمود رأسي VSI6X: تستخدم تقنية تكسير "حجر على حجر" و"حجر على حديد". تُنتج رملًا بمعامل نعومة يتراوح بين 2.8 و3.2 ومحتوى مسحوق ≤8%، مُطابقًا لمعايير الرمل من الفئة الثانية.
مقارنة استهلاك الطاقة: أكثر كفاءة في استهلاك الطاقة بنسبة ٢٠٪ من آلات صنع الرمل التقليدية، حيث يبلغ استهلاك الطاقة ٣.٥ كيلوواط ساعة فقط للطن.
II. تحليل تدفقات العمليات النموذجية
١. خط إنتاج الحجر الجيري
تصميم العملية:
المغذي ← كسارة فكية (تكسير أولي) ← كسارة صدمية (تكسير ثانوي) ← غربال هزاز (تسوية) ← تكسير معاد تدويره ← تشكيل آلة صنع الرمل ← غسالة رمل (اختياري) ← المنتج النهائي.
بيانات الحالة:
يستخدم مشروع قانسو كسارة فكية C6X + كسارة صدمية CI5X + غربال S5X، محققًا ٥٢٠ طنًا في الساعة مع نسبة تشكيل جزيئات المنتج المؤهل بنسبة ٩٨٪. وقد زود المشروع أكثر من مليوني طن من الركام لطريق لانهاي السريع.
٢. خط إنتاج الجرانيت/البازلت
تحسين العملية:
كسارة فكية ← تكسير خشن ← كسارة مخروطية ← غربال متعدد المراحل ← تشكيل آلة صنع الرمل ← نظام إزالة الغبار ← المنتج النهائي. أبرز النتائج:
حقق مشروع لوليانغ، شانشي، استبدال اثنتين بكسارة واحدة باستخدام الكسارات المخروطية HST315، مما أدى إلى تقليل وحدات المعدات وخفض استهلاك الطاقة الإجمالي بنسبة 18%، ليصل إجمالي الإنتاج السنوي إلى 1.5 مليون طن.
ثالثًا: إجراءات التحسين الرئيسية
1. الفرز المسبق وإزالة الحديد
مغذي القضبان: يحقق كفاءة فرز مسبق بنسبة 85%، ويفصل الجسيمات التي يقل قطرها عن 50 مم، ويقلل من خطر التحميل الزائد لكسارات الفك.
تكوين الفاصل المغناطيسي: تزيل فواصل المغناطيس الدائم بقوة حث مغناطيسي ≥ 1.2 طن أكثر من 95% من الشوائب الحديدية، مما يحمي المعدات اللاحقة.
2. تصميم موفر للطاقة
كسارة فكية على الطراز الأوروبي (PEW860): تتميز بتصميم سحق عميق، مما يقلل استهلاك الطاقة بنسبة 15% مقارنةً بكسارات الفك التقليدية، مع محرك بقوة مُحسّنة تصل إلى 110 كيلوواط.
كسارة المخروط الهيدروليكية: يعمل تعديل فتحة التفريغ الهيدروليكي على تقليل وقت التوقف عن العمل، مما يقلل من إجمالي استهلاك الطاقة بنسبة 12%.
٣. ميزات حماية البيئة
الهيكل المغلق: تُخفّض ورش التكسير المغلقة بألواح فولاذية مطلية بالألوان الضوضاء بأكثر من ٢٠ ديسيبل.
نظام جمع الغبار النبضي: كفاءة إزالة الغبار ≥ ٩٩٪، وتركيز انبعاث الغبار ≤ ١٠ ملغم/م³، مما يُلبي المعايير البيئية الوطنية.
رابعًا: دعم البيانات واتجاهات الصناعة
بيانات السوق: بلغ حجم سوق معدات خطوط إنتاج الحجر المكسر في الصين ١٢ مليار ين ياباني في عام ٢٠٢٤، حيث تُشكّل خطوط إنتاج ٥٠٠ طن في الساعة أكثر من ٤٠٪ من السوق.
الاتجاهات التكنولوجية: تُتيح أنظمة التحكم الذكية (مثل نظام سكادا) مراقبة المعدات عن بُعد، مما يُحقق دقة ٩٠٪ في التنبؤ بالأعطال، ويُقلل من وقت التوقف بنسبة ٣٠٪.
من خلال هذه التكوينات والتحسينات، يحقق خط إنتاج الحجارة المكسرة بقدرة 500 طن في الساعة تشغيلًا فعالًا ومنخفض الاستهلاك وصديقًا للبيئة، مما يوفر دعمًا ثابتًا وعالي الجودة لمشاريع بناء البنية التحتية.
