في ظل النمو المستدام لقطاعي البنية التحتية والعقارات، شهد الطلب على الرمل المُصنّع نموًا هائلاً. وأصبحت خطوط إنتاج الرمل متوسطة الحجم، التي تبلغ طاقتها الإنتاجية 150 طنًا في الساعة، الخيار المفضل للعديد من المستثمرين. ولا يضمن التكوين الأمثل للمعدات الطاقة الإنتاجية فحسب، بل يُقلل أيضًا من تكاليف التشغيل ويُحسّن جودة المنتج. وتُحلل هذه المقالة بشكل منهجي خطة التكوين الأمثل لخط إنتاج رمل بقدرة 150 طنًا في الساعة.
أولًا: اختيار المعدات الأساسية ومعايير الأداء
1. مرحلة التكسير الأساسية: كسارة فكية PE750×1060
باعتبارها "قلب" خط الإنتاج، تتميز هذه المعدات بهيكل تكسير عميق مُحسّن بتقنية Krupp الألمانية. وبفضل فتحة تغذية 750×1060 مم، ومحرك Siemens بقوة 110 كيلوواط، تُحقق هذه المعدات قدرة معالجة تتراوح بين 110 و250 طنًا في الساعة. تشير البيانات الميدانية من محاجر الجرانيت في فوجيان إلى أنه عند تكسير الجرانيت بصلابة موس 7، وعند فتحة تفريغ 150 مم، يبلغ استهلاك الطاقة النوعي 0.78 كيلوواط ساعة/طن فقط.
تتيح آلية الضبط الهيدروليكية ضبط دقة فتحة التفريغ بدقة ±5 مم في 5 دقائق.
يصل عمر ألواح البطانة إلى 8000 طن، وهو ما يمثل تحسنًا بنسبة 40% مقارنةً بالمعدات التقليدية.
٢. مرحلة التكسير متوسط الدقة: مقارنة تقنية واقتصادية للحلول المزدوجة
الحل ١: كسارة مخروطية هيدروليكية أحادية الأسطوانة HST250
مبدأ التكسير: تكسير صفائحي + صدم عالي السرعة (٨٠٠-٩٠٠ دورة/دقيقة)
المواد المناسبة: صخور صلبة مثل البازلت والدياباس (صلابة موس ٦-٨)
معلمات الأداء:
سعة المعالجة: ١٦٠-٢٢٠ طن/ساعة
شكل المنتج: محتوى مكعب ≥٩٠٪، جزيئات قشرية/إبرية الشكل <٥٪
تحكم ذكي: زمن استجابة حماية الحمل الزائد ٠.٣ ثانية، دقة التعويض التلقائي للعمود الرئيسي ±٠.٥ مم
المؤشرات الاقتصادية:
تكلفة قطع التآكل: عمر البطانة ١٥٠٠ ساعة، سعر الوحدة ١٢٠٠٠ ين ياباني/المجموعة
استهلاك الطاقة للوحدة: ١.١ كيلوواط/ساعة/طن
الخيار الثاني: كسارة صدمية PF1315
مبدأ التكسير: كسارة صدمية بثلاث غرف + تشكيل ألواح صدمية
المواد المناسبة: صخور متوسطة الصلابة مثل الحجر الجيري والدولوميت (صلادة موس 3-5)
معلمات الأداء:
سعة المعالجة: 130-180 طن/ساعة
تدرج المنتج: محتوى 0-5 مم: 42-48%، محتوى 5-10 مم: 35-40%
هيكل الدوار: قطر 1320 مم، مزود بـ 12 مطرقة عالية الكروم (مادة Cr26)
المؤشرات الاقتصادية:
عمر المطرقة: 3000 ساعة، سعر الوحدة 8000 ين ياباني/القطعة
استهلاك الطاقة للوحدة: 0.9 كيلوواط/ساعة/طن

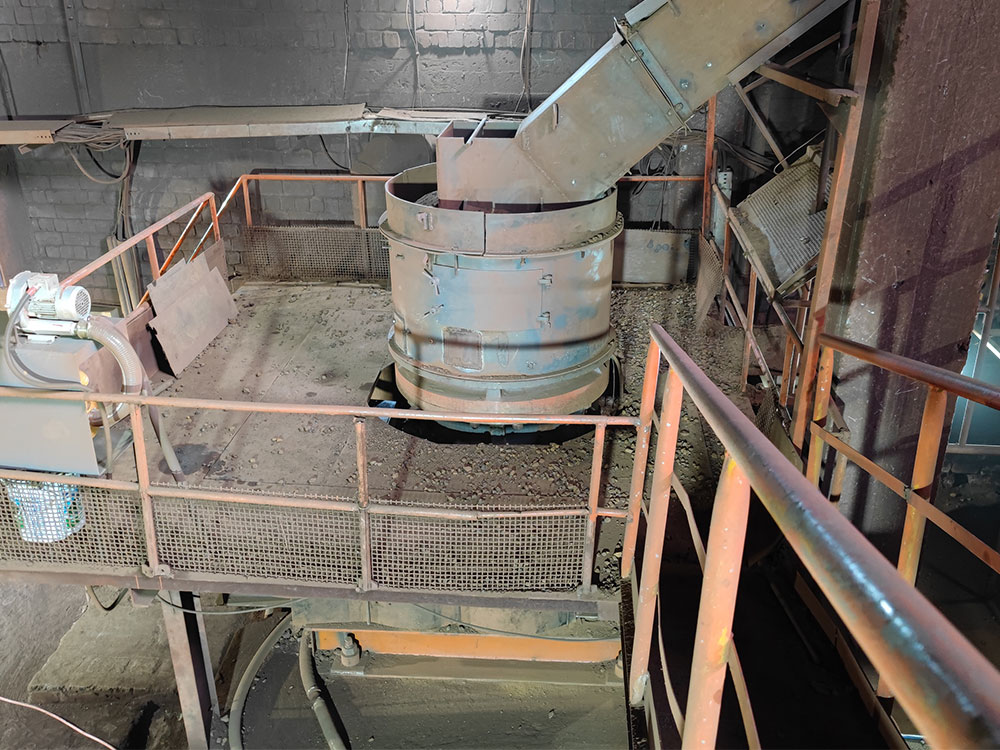

3. صنع وتشكيل الرمل: كسارة صدمية بعمود رأسي VSI6X1150
تستخدم هذه المعدات تقنية "حجر على حجر + حجرة تكسير مُركّبة "حجر على حديد" مُرخّصة من تكنولوجيا ميتسو السويسرية، بسعة معالجة تتراوح بين 120 و180 طن/ساعة. المعايير الفنية الرئيسية:
سرعة المروحة: 1500-1800 دورة/دقيقة (قابلة للتعديل بتردد متغير).
زاوية الموزع: قابلة للتعديل من 35 إلى 45 درجة.
التحكم في معامل النعومة: قابل للتعديل باستمرار من 2.4 إلى 3.0.
التحكم في محتوى المسحوق: ≤ 2.5% لإنتاج رمل الفئة الثالثة، وقيمة MB ≤ 0.8.
أكّدت الاختبارات الميدانية في خط إنتاج في مقاطعة تشجيانغ أن الرمل المُصنّع بهذه المعدات يُطابق معايير GB/T14684-2011 الفئة الأولى، مع قيمة تكسير ≤ 10% ومتانة ≤ 8%.
II. نقاط التكوين الرئيسية للأنظمة المساعدة
1. نظام الغربلة والنقل
غربال هزاز 3YZS2160
هيكل الغربال: شبكة غربال من البولي يوريثان ثلاثية الطبقات (5/10/20 مم)
معلمات الاهتزاز: السعة 10 مم، التردد 980 مرة/دقيقة
كفاءة الغربلة: >92% (عند نسبة رطوبة <2%)
تصميم خاص:
جهاز شد الغربال: شد هيدروليكي تلقائي، خطأ الشد <5%
جهاز منع الانسداد: نظام تنظيف غربال بالموجات فوق الصوتية، تحسين كفاءة التنظيف بنسبة 60%
ناقل سير B1000 × 15 متر
معلمات النقل: عرض السير 1000 مم، سرعة السير 2.5 متر/ثانية، زاوية الميل 15 درجة
نظام التشغيل: أسطوانة كهربائية (15 كيلو واط) + وصلة هيدروليكية
أجهزة السلامة:
مفتاح ثنائي الاتجاه لتصحيح عدم المحاذاة (عتبة الإنذار ±15 مم)
جهاز كشف التمزق الطولي
مراقب السرعة (دقة ±0.1 متر/ثانية)
٢. معدات الدعم البيئي
مجمع غبار نفاث نبضي
سعة تدفق الهواء: ٣٠,٠٠٠ متر مكعب/ساعة (يغطي الكسارة والغربال)
مادة كيس الفلتر: ألياف بوليستر + غشاء PTFE
التحكم في الانبعاثات: جسيمات دقيقة أقل من ٨ ملغم/متر مكعب، سواد رينغلمان أقل من الدرجة ١
التحكم الذكي: نظام تنظيف أوتوماتيكي بضغط تفاضلي، دورة تنظيف قابلة للتعديل
أجهزة خفض الضوضاء
مدخل الكسارة: كاتم صوت مركب (خفض الضوضاء ٢٨ ديسيبل)
تفريغ صانعة الرمل: كاتم صوت مقاوم (خفض الضوضاء ٢٥ ديسيبل)
ضوضاء حدود المصنع: القيمة المقاسة ٥٨ ديسيبل (متوافقة مع معيار GB١٢٣٤٨-٢٠٠٨ الفئة الثانية)
III. ممارسات تحسين سير العملية
عملية التكسير ذات الدائرة المغلقة ثنائية المرحلتين
سير العملية:
المواد الخام (≤500 مم) ← وحدة تغذية هزازة (S5X1545) ← التكسير الأولي بكسارة الفك ← التكسير الثانوي بكسارة المخروط/كسارة التصادم ← تصنيف الغربال الهزاز ← تشكيل صانعة الرمل ← المنتج النهائي
نقاط التحكم الرئيسية:
معدل حمل الدوران: 35±5% (يتم التحكم فيه عبر تنظيم سرعة التردد المتغير)
مناولة المواد المرتجعة: مُركّب ناقل سير إرجاع مخصص (عرض الحزام 650 مم)
تصميم حاوية التخزين المؤقت: سعة 50 مترًا مكعبًا، مُجهّزة بحساس مستوى تلقائي.
