uh320 موبايل مخروط محطم هو نجم المنتج في سلسلة عجلة محطم . محطم الأساسية تعتمد ch430 هيدروليكي مخروط محطم ، مجهزة عالية الكفاءة سحق الغرفة ، يمكن أن تتكيف مع صلابة مختلفة من المواد ، وضمان استقرار الناتج من جودة عالية الكلي . الجهاز كله يعتمد هيكل عجلة نوع ، ونقل مرنة ، لا تحتاج إلى معدات نقل إضافية . وهي مناسبة للتبديل بين عدة نقاط التشغيل . sandvik automone أو بلدي fleet الرصد عن بعد هو معيار التكوين ، والتي يمكن رصد حالة تشغيل المعدات ، والإنتاج واستهلاك الطاقة في الوقت الحقيقي من أجل تحسين كفاءة الإنتاج . ميناء التفريغ هو تعديل الهيدروليكية ، عندما تواجه مع الأجسام الصلبة أو الزائد ، الضغط تلقائيا الإفراج عن حماية المكونات الأساسية للمعدات . انخفاض الضوضاء ، وانخفاض الانبعاثات : تتفق مع معايير حماية البيئة ، تنطبق على البناء في المناطق الحضرية والتخلص من النفايات وحماية البيئة متطلبات صارمة في مجال التعدين .
هيمنة
كفاءة عالية مغلفة سحق التكنولوجيا يحسن الإنتاجية وجودة المنتج النهائي
uh320 يستخدم مبدأ interparticle سحق لتحقيق كفاءة عالية سحق من خلال الضغط المتبادل وطحن المواد . بالمقارنة مع التقليدية تأثير سحق ، سحق الجرانيت يمكن أن تصل إلى 350 طن / ساعة ( نفس مواصفات المعدات عموما ≤ 280 طن ) ؛ نسبة مكعب الجسيمات أكثر من 85 في المائة ( المعدات التقليدية حوالي 60-70 ٪ ) ، ومن الواضح أن تحسين قوة الضغط الكلي ، ولا سيما في درجة عالية من خلط الخرسانة . سوبر سحق نسبة 30 ٪ ، 0-5mm مسحوق التحكم في نسبة أقل من 8 ٪ ( متوسط الصناعة 15 ٪ ) ، والحد من النفايات من الموارد .
ذكي نظام هيدروليكي التحكم الدقيق والحماية
مجهزة التلقائي بالكامل وحدة التحكم الهيدروليكية ، ودمج ثلاث وظائف أساسية : في الوقت الحقيقي السيطرة على ميناء التفريغ : 6-45mm مجموعة من التنظيم الهيدروليكي ، زمن الاستجابة أقل من 30 ثانية ( الميكانيكية التوقف عند الحاجة إلى دليل التشغيل ) ؛ عندما تواجه مع غير قابلة للكسر ( مثل الحديد ) ، أسطوانات هيدروليكية تلقائيا الإفراج عن الضغط لتجنب كسر المغزل ( تكاليف الصيانة يمكن أن تقلل من 500 ، 000 + / مرة ) ؛ دينامية تعويض قوة سحق يجعل بطانة ارتداء موحدة ، وتمتد الحياة إلى 800-1000 ساعة ( متوسط الصناعة 500 ساعة ) .
وحدات تصميم عجلة القيادة ، والمرونة في نقل القدرة
من أجل تلبية احتياجات العديد من نقاط التشغيل ، uh320 يعتمد هيكل عجلة المحمول + نظام الالتحام السريع : كفاءة النقل بنسبة 3 مرات : من حالة النقل إلى الإنتاج يحتاج فقط 1.5 ساعة ( الزاحف يحتاج 3-4 ساعات ) ؛ الجهاز كله يزن 35 طن ، ويمكن نقلها من قبل معيار نصف مقطورة ( بالمقارنة مع المسار uh440 يتطلب انخفاض هيكل شاحنة ) ؛ حجم الاتفاق ينطبق على الأماكن الضيقة : عرض العمل هو فقط 3 أمتار ، في المناطق الحضرية بناء موقع التخلص من النفايات يمكن أن تتحول بمرونة .
تصميم إمدادات الطاقة متعددة تناسب وانخفاض استهلاك الطاقة
خيارات الطاقة المزدوجة : معيار القط C9.3 محرك الديزل ( 159kw ) ، اختياري 380V إمدادات الطاقة الخارجية ( وضع محرك كهربائي الضوضاء إلى 68 ديسيبل ) ؛ توزيع الطاقة الذكية : عندما محطم يعمل بكامل طاقته ، النظام الهيدروليكي تلقائيا يقلل من التردد ، استهلاك الطاقة الشامل هو 15 ٪ أقل من المنتجات المماثلة . استهلاك الوقود في وضع الاستعداد هو 5 لتر / ساعة ( 8 لتر / ساعة في الوضع العادي ) .
كامل عملية التحكم الآلي ، والحد من الاعتماد على العمل
ساندفيك asri نظام مراقبة ذكي متكامل لتحقيق : بطانة ارتداء التعويض التلقائي : من خلال رصد في الوقت الحقيقي موقف المغزل ، ودينامية ضبط ميناء التفريغ ، لضمان استقرار حجم التفريغ ( تذبذب < ± 2 مم ) ؛ من خلال بلدي منصة الطيران ، يمكنك عرض 30 + المعلمات مثل درجة الحرارة واضعة ، زيوت التشحيم الدولة ، وما إلى ذلك ، والتنبيه المبكر خطأ ( مثل درجة حرارة الزيت > 75 ℃ التنبيه التلقائي ) ؛ المبتدئ يمكن أن تعمل بشكل مستقل بعد يوم واحد من التدريب ، وتكلفة العمالة بنسبة 50 ٪ .
اختراق مزدوج في حماية البيئة والحفاظ على الراحة
انخفاض الانبعاثات تصميم محرك الديزل يتوافق مع معايير الانبعاثات في المرحلة الخامسة من الاتحاد الأوروبي ، م < 0.025g / kwh الانبعاثات ؛ مرة واحدة كل 8 ساعات التلقائي التزييت ، تزييت نقطة معدل الفشل بنسبة 90 في المائة . استبدال بطانة يستغرق سوى ساعتين ( التصميم التقليدي يستغرق 4 ساعات ) ؛ خزان هيدروليكي ، فلتر أفقيا مرتبة بحيث يمكن الحفاظ عليها دون تسلق .
مبدأ العمل
uh320 موبايل مخروط محطم يستخدم مبدأ بين الجسيمات سحق سحق المواد عن طريق الضغط ، القص وطحن بين موبايل مخروط مخروط الثابتة . . . المواد التي يتم إرسالها إلى سحق الغرفة بالتساوي من خلال التغذية لتجنب انسداد أو جزئية التحميل . المحرك الهيدروليكي يدفع كم غريب الأطوار لتدوير ، ويدفع منقولة مخروط للقيام يتأرجح الحركة ، والمواد مرارا وتكرارا مقذوف و ضرب في سحق تجويف . حجم ميناء التفريغ يتم تعديلها من قبل النظام الهيدروليكي للتحكم في حجم الجسيمات النهائية ( مثل 0-20mm أو 0-45mm ) . بعد سحق المواد متدرج من قبل المدمج في آلة الفرز ( اختياري ) ، المواد المؤهلة يدخل المنتج النهائي كومة ، سوبر الجسيمات يعود إلى سحق الغرفة الثانوية سحق . ضبط ميناء التفريغ ، وحماية الزائد ، ورفع تتحرك مخروط يتم التحكم لضمان عملية مستقرة . التلقائي التشحيم المتداولة يمكن أن تقلل من فقدان الاحتكاك وإطالة عمر خدمة المحامل والعتاد . هو يقودها محرك الديزل أو إمدادات الطاقة الخارجية ، ويمكن أن تتكيف مع بيئة عمل مختلفة .
المعلمات التقنية
| قدرة | 150–350t/h | قوة المحرك محرك الديزل | 159 kW (CAT C9.3) |
| أقصى حجم التغذية | 185 mm | آلة الوزن | 35 tons |
| تنظيم مجموعة من ميناء التفريغ | 6–45 mm | حجم النقل ( لام دبليو * * ح ) | 16.5m × 3.0m × 3.8m |

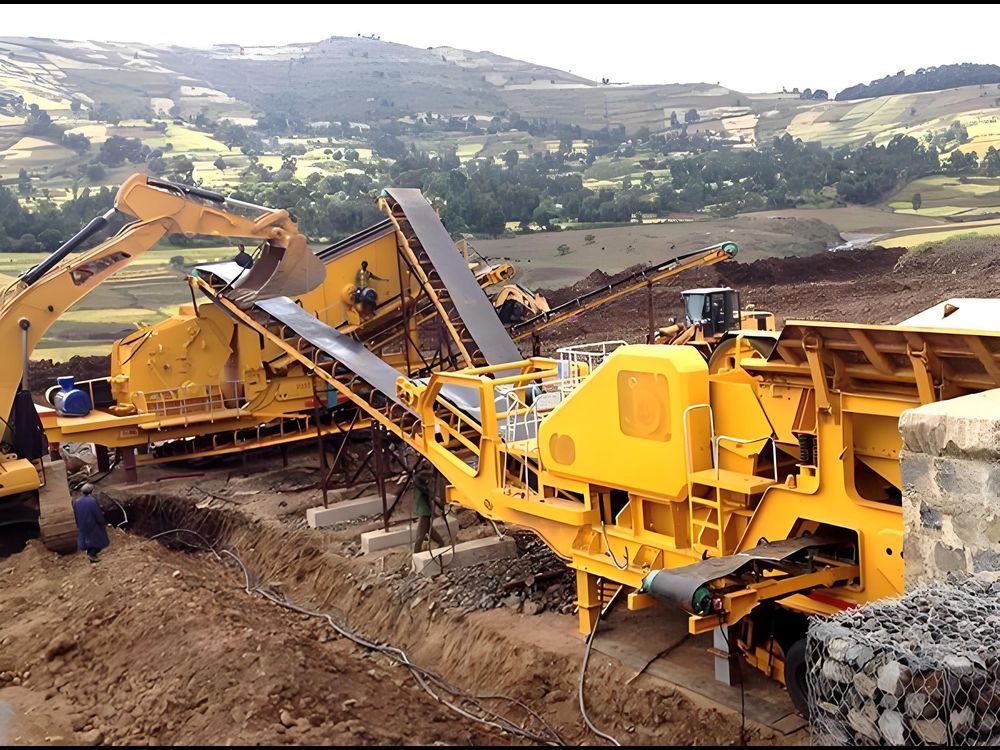

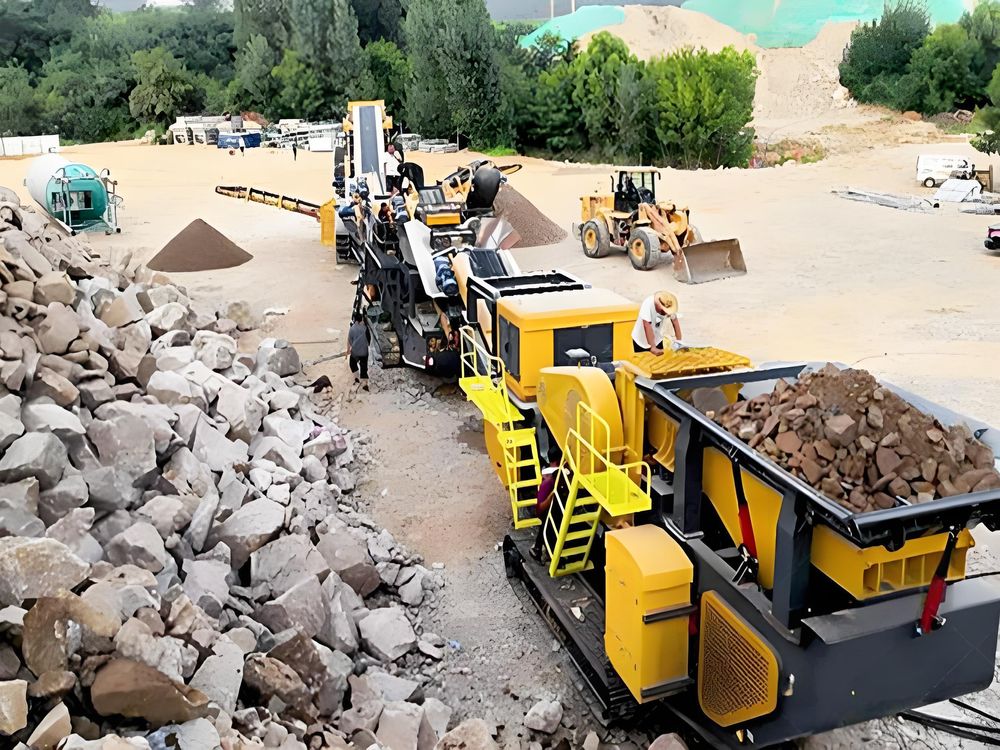

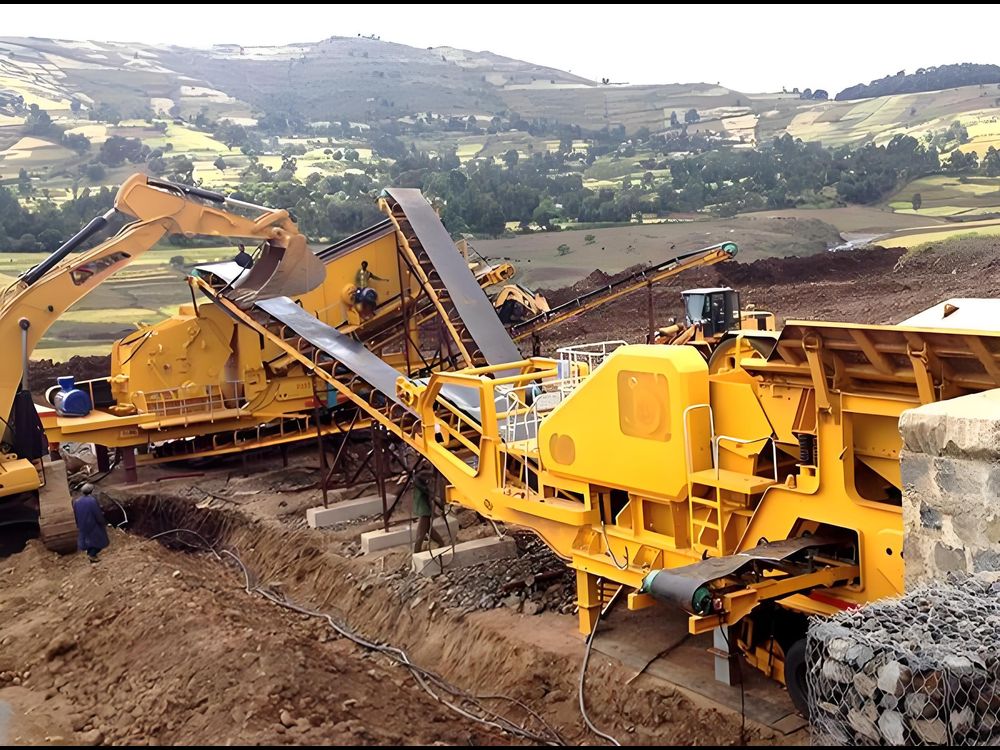

مشروع محاجر الجرانيت في السويد
معدات التكوين :
المضيف : UH320 ( CH430 مخروط محطم )
المعدات المساعدة : qa451 موبايل آلة الفرز + عجلة محمل
القدرة : 280 طن / ساعة ( 0-32mm الكلي )
حالة التشغيل :
24 ساعة عملية مستمرة ، والقدرة على معالجة أكثر من 150 ألف طن شهريا
الهيدروليكية قابل للتعديل ميناء التفريغ ( يمكن تعديلها من 12 ملم إلى 25 ملم ) لتلبية متطلبات مواصفات مختلفة
من خلال رصد sandvik بلدي نظام الطيران ، معدل استخدام المعدات تصل إلى 92 في المائة .
تقييم العملاء :
" لقد قارنا العديد من الآلات والمعدات في نهاية المطاف اختيار uh320 لأن النظام الهيدروليكي هو أكثر استقرارا . بعد سنتين من العملية ، حتى في تجهيز عالية السيليكا الجرانيت ، تفتق بطانة الحياة يمكن أن تصل إلى 800 ساعة ، 20 ٪ أعلى من المتوقع " .
" في منطقة التعدين 1800 متر فوق مستوى سطح البحر ، القط c9.3 uh320 المحرك لا يوجد لديه مشكلة مع تخفيف الطاقة التلقائي ميناء التفريغ التكيف تمكين المشغلين لدينا للحد من وقت التشغيل بنسبة 50 في المائة " .
