يعتمد تصميم محرك هيدروليكي أحادي الأسطوانة، ويستخدم أسطوانة هيدروليكية لتحقيق رفع المخروط المتحرك، واستكمال تعديل منفذ التفريغ، وحماية الحمل الزائد ووظائف تنظيف التجويف، وتبسيط الهيكل الميكانيكي وتحسين سرعة الاستجابة. يعتمد العمود الرئيسي على تصميم دعم هيدروليكي في كلا الطرفين، مما يزيد من القوة بنسبة 65٪ ويعزز قدرة تحمل الحمل. يوفر 6 أنواع اختيارية من التجويف لتلبية متطلبات صلابة الخام المختلفة وحجم الجسيمات، وتحسين نسبة التكسير والقدرة الإنتاجية، وتصميم البطانة المعيارية. يحل تثبيت البراغي محل اللحام لتقليل وقت الصيانة بنسبة 90٪. مزود بنظام ACS، يراقب حالة تشغيل الكسارة في الوقت الفعلي، ويضبط منفذ التفريغ تلقائيًا للتعويض عن تآكل البطانة، ويضمن حجم جسيمات التفريغ المستقر. نظام الحماية الهيدروليكية Hydroset ™: وظيفة حماية الحمل الزائد المتكاملة، تطلق الضغط تلقائيًا وتوسع منفذ التفريغ عند دخول الأجسام الغريبة لتجنب تلف المعدات. مع قدرة معالجة قصوى تبلغ 950 طنًا في الساعة (عملية حلقة مغلقة)، وقوة محرك تبلغ 750 كيلو وات، فهي مناسبة للتكسير الثانوي عالي الحجم. تستخدم منصة My Sandvik IoT لدعم المراقبة عن بُعد لبيانات المعدات وطلب قطع الغيار وتخطيط الصيانة. تم تصميمها للخامات الصلبة (خام الحديد وخام النحاس والجرانيت) وهي مناسبة للمناجم والمحاجر الكبيرة. تعمل جنبًا إلى جنب مع معدات الفحص لزيادة نسبة المنتجات ذات الحبيبات الدقيقة (-12 مم) إلى 60٪ وتقليل الحمل المتداول. إنها متوافقة مع أنظمة إدارة المناجم الذكية وتدعم الربط متعدد الأجهزة وتحليل البيانات في الوقت الفعلي.

أبرز ما يميز التصميم المبتكر لآلة التكسير المخروطية CH890i التطبيقات

معالجة خامات المعادن

تم تصميم معدات التكسير هذه للتكسير الثانوي والدقيق لخامات المعادن الصلبة مثل خام الحديد وخام النحاس وخام التنغستن وخام الموليبدينوم، وهي مناسبة بشكل خاص للتكسير الثانوي للمناجم الكبيرة. تصل قدرتها القوية على المعالجة إلى 950 طنًا/ساعة (ظروف الدائرة المغلقة)، مما يمكن أن يزيد بشكل كبير من نسبة المنتجات ذات الحبيبات الدقيقة (-12 مم) إلى 60%، مما يحسن بشكل كبير من كفاءة معالجة المعادن اللاحقة. من خلال التحكم الدقيق في التكسير، يمكن للمعدات ضمان حجم جزيئات الخام الموحد وتوفير مواد خام عالية الجودة لعمليات الصهر اللاحقة.

تكسير الخامات غير المعدنية

تؤدي هذه المعدات أيضًا أداءً جيدًا في تكسير الصخور عالية الصلابة مثل الجرانيت والحجر الرملي والكوارتزيت. يمكنها تلبية الاحتياجات واسعة النطاق للمحاجر وإنتاج الرمل والحصى، مما يضمن أن حجم جزيئات الصخور المكسرة يلبي معايير البناء وبناء الطرق وغيرها من المجالات. من خلال تصميم غرفة التكسير المحسن وآلية التكسير الفعّالة، يمكن للمعدات التعامل بسهولة مع تحديات الصخور ذات الصلابة العالية، وتحسين كفاءة الإنتاج وتقليل تكاليف التشغيل والصيانة.

إنتاج الركام الرملي والحصى

في مجال إنتاج الركام الرملي والحصى، تُستخدم معدات التكسير هذه على نطاق واسع في التكسير الثانوي والدقيق للرمل الإنشائي والركام الخرساني. عند استخدامها مع معدات الفحص، يمكنها تحقيق الدورة المغلقة وضمان تحسين المعدل المؤهل للمنتجات النهائية. سواء كانت مواد شائعة مثل حصى النهر والحجر الجيري، أو مواد أخرى ذات متطلبات خاصة، يمكن للمعدات توفير أداء تكسير مستقر ودعم التشغيل الفعال لخط إنتاج الرمل.

الأسمنت والمواد المقاومة للحرارة

في عملية إنتاج الأسمنت، يمكن لمعدات التكسير سحق المواد الخام مثل الحجر الجيري ومخلفات الفحم لتوفير منتجات وسيطة بحجم جسيم موحد لإنتاج الأسمنت. في الوقت نفسه، يمكنها أيضًا معالجة النفايات مثل الخبث المعدني والنفايات المقاومة للحرارة لتحقيق إعادة تدوير الموارد. لا تساعد هذه الميزة في تقليل تكاليف الإنتاج فحسب، بل تقلل أيضًا من التلوث البيئي وتعزز المسؤولية الاجتماعية للمؤسسات.

معالجة المواد الخام المعدنية

بالنسبة لسحق المواد الخام المعدنية مثل خام الحديد وخام النحاس، يمكن للمعدات أيضًا تلبية احتياجات السحق المتوسطة قبل الصهر. يمكنها التعامل مع المواد ذات الصلابة العالية (≤450 ميجا باسكال)، مثل نفايات السبائك والخبث وما إلى ذلك، لضمان أن حجم جزيئات المواد المسحوقة يلبي متطلبات عملية الصهر. بالإضافة إلى ذلك، فإن المعدات مناسبة أيضًا للسحق الدقيق للمواد الكيميائية مثل المواد الخام الزجاجية والكوروندوم لضمان حجم الجسيمات الموحد والمستقر وتوفير مواد خام عالية الجودة للعمليات اللاحقة.

أبرز مزايا التصميم المبتكر لكسارة المخروط CH890i

قدرة تكسير عالية الإنتاجية وعالية الكفاءة

تم تجهيز معدات التكسير عالية الكفاءة بمحرك عالي الطاقة بقوة 750 كيلووات. يضمن مصدر الطاقة القوي هذا أن المعدات يمكنها توفير قوة تكسير أكبر عند أقصى حد للانحراف، وبالتالي تلبية احتياجات عمليات التكسير الثانوية عالية الإنتاجية. تمكن هذه الميزة المعدات من معالجة كمية كبيرة من المواد في وقت قصير، مما يحسن بشكل كبير من كفاءة الإنتاج ويقلل من تكاليف الإنتاج.

‌تعزيز التصميم الهيكلي لتحسين الموثوقية

من أجل ضمان متانة واستقرار المعدات، تم تحسين معدات التكسير عالية الكفاءة بالكامل في التصميم الهيكلي. تمت زيادة قوة العمود الرئيسي بنسبة 65٪، مما يجعل المعدات أكثر استقرارًا وموثوقية عند تعرضها لعمليات تكسير عالية الكثافة. في الوقت نفسه، تم أيضًا تحسين وتقوية صب الإطار العلوي والسفلي بنسبة 50٪، مما أدى إلى تحسين المتانة الإجمالية للمعدات. لا تعمل هذه التحسينات البنيوية على إطالة عمر خدمة المعدات فحسب، بل تقلل أيضًا من تكاليف الصيانة.

الصيانة السريعة والسلامة

من حيث الصيانة، تستخدم معدات التكسير عالية الكفاءة بطانات مثبتة بالمسامير بدلاً من طرق اللحام التقليدية. يقلل هذا التصميم المبتكر من وقت الصيانة بنسبة 90٪، مما يجعل التشغيل أكثر ملاءمة وأمانًا. بالإضافة إلى ذلك، تم تجهيز المعدات أيضًا بأجهزة حماية أمان كاملة، مثل أزرار إيقاف الطوارئ وأضواء تحذير السلامة وما إلى ذلك، لضمان سلامة المشغلين أثناء التشغيل.

المراقبة الذكية وتحسين البيانات ‌

تدمج معدات التكسير عالية الكفاءة هذه نظام My Sandvik الذكي، والذي يمكنه مراقبة بيانات تشغيل المعدات في الوقت الفعلي وتحسين كفاءة الإنتاج. من خلال المراقبة عن بعد، يمكن للمشغلين فهم حالة تشغيل المعدات وتحذيرات الأعطال واحتياجات الصيانة وغيرها من المعلومات في الوقت الفعلي، وذلك لاتخاذ قرارات في الوقت المناسب لتمديد وقت التشغيل العادي للمعدات. لا يعمل هذا النظام الذكي على تحسين كفاءة تشغيل المعدات فحسب، بل يقلل أيضًا من تكلفة التدخل اليدوي.

أنواع متعددة من الغرف لتلبية احتياجات مختلفة ‌

من أجل تلبية متطلبات الإنتاج المتنوعة للعملاء المختلفين، توفر معدات التكسير عالية الكفاءة هذه 6 أنواع اختيارية من الغرف. من خلال استبدال البطانة، يمكن تعديل حجم جزيئات التكسير بسهولة لتحقيق احتياجات إنتاج مرنة ومتنوعة. هذه الميزة تجعل المعدات تتمتع بمجموعة واسعة من آفاق التطبيق في مجالات معالجة الخام وإعادة تدوير مواد البناء وإنتاج الكتل.

‌الحماية الهيدروليكية والتعديل التلقائي ‌

من أجل ضمان التشغيل المستقر للمعدات وتقليل مخاطر التوقف عن العمل، تم تجهيز معدات التكسير عالية الكفاءة هذه بنظام هيدروليكي Hydroset®. يمكن للنظام تحقيق التعديل التلقائي وحماية التحميل الزائد لمنفذ التفريغ. عندما تواجه المعدات التحميل الزائد أو الفشل، يمكنها الاستجابة بسرعة واتخاذ التدابير لتجنب تلف المعدات. لا تعمل وظيفة التعديل التلقائي هذه على تحسين استقرار تشغيل المعدات فحسب، بل تقلل أيضًا من وقت التوقف عن العمل الناجم عن الفشل.

أبرز ما يميز التصميم المبتكر لكسارة المخروط CH890i مبدأ عمل

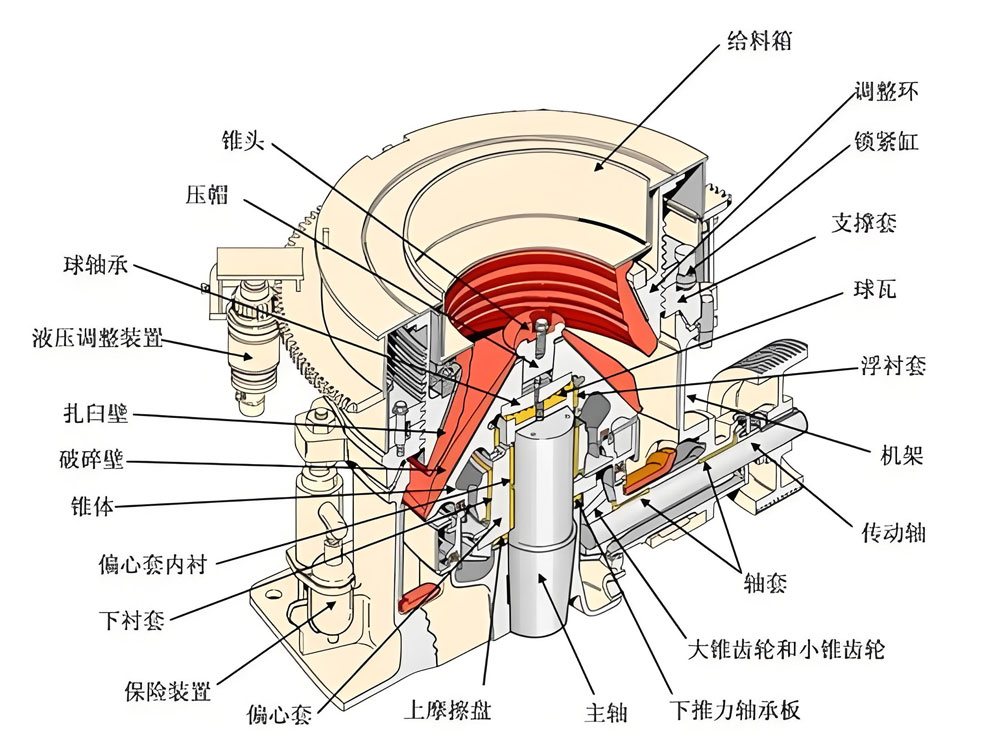

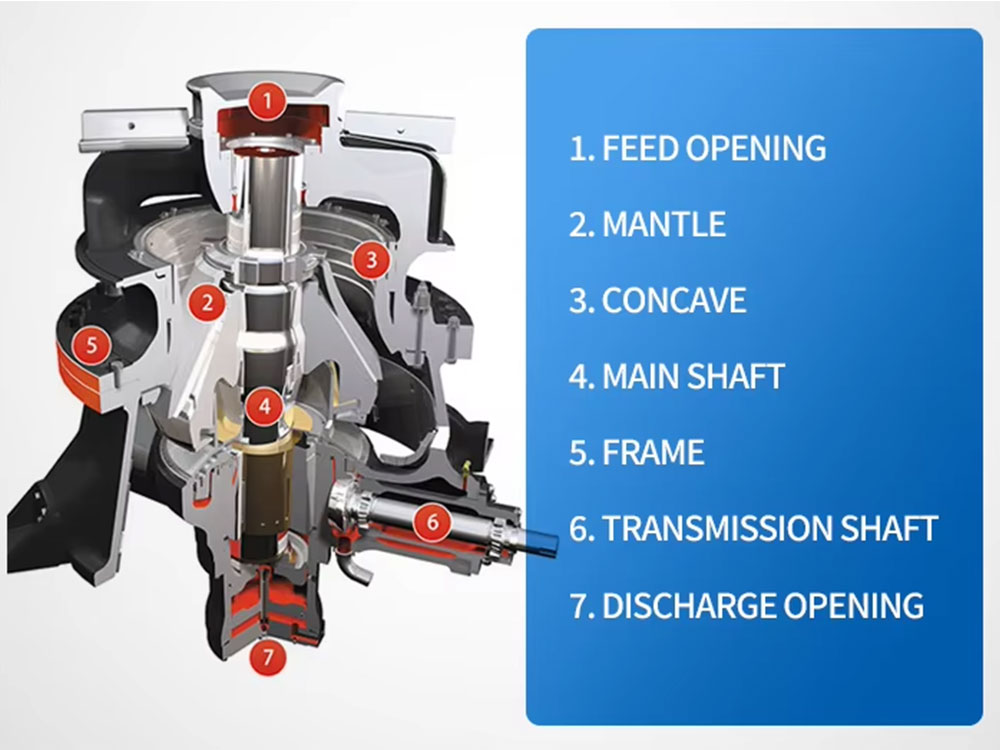

باعتبارها مصدر الطاقة الأساسي لمعدات التكسير، يدفع المحرك الغلاف اللامركزي للدوران من خلال مجموعة تروس مخروطية مصممة بدقة. يعمل هذا العمل الدوراني بدوره على دفع مخروط التكسير (المعروف أيضًا باسم المخروط المتحرك) لأداء حركة بندولية دورية حول خط مركزه. تم تصميم وضع الحركة هذا لتحقيق عمليات تكسير فعالة ومستقرة. تحت تأثير الآلية اللامركزية، يقترب المخروط المتحرك بالتناوب ويبتعد عن المخروط الثابت (المعروف أيضًا باسم جدار الملاط). تشكل هذه الحركة المتناوبة مساحة حجرة تكسير متغيرة باستمرار، مما يوفر بيئة تكسير كافية للمادة. عندما يقترب المخروط المتحرك من المخروط الثابت، يتم ضغط المادة بقوة؛ وعندما يتحرك المخروط المتحرك بعيدًا عن المخروط الثابت، يتم صدم المادة وثنيها، وبالتالي تحقيق التكسير. تمكن آلية التكسير المركبة هذه من تنقية المادة بشكل أكثر فعالية.
في حجرة التكسير، ستشكل المواد متعددة الجسيمات حالة تكسير مغلفة. في هذه الحالة، سيتم سحق الجسيمات الكبيرة أولاً ثم تكريره تدريجيًا إلى جزيئات أصغر. لا تعمل طريقة السحق هذه على تحسين معدل العائد فحسب، بل تقلل أيضًا من استهلاك الطاقة بشكل كبير، مما يجعل عملية السحق بأكملها أكثر اقتصادية وكفاءة. سيتم تفريغ المواد المسحوقة بسلاسة من أسفل غرفة السحق تحت تأثير الجاذبية. يضمن هذا التصميم استمرارية واستقرار عملية السحق. في الوقت نفسه، يتم تكوين الينابيع أو الأنظمة الهيدروليكية بذكاء داخل المعدات. عندما تواجه المعدات حملاً زائدًا، ستقوم هذه الأنظمة تلقائيًا بتفريغ المواد الغريبة من خلال إزاحة غلاف الدعم، وبالتالي حماية المكونات الأساسية بشكل فعال من التلف. من أجل تلبية احتياجات السحق المختلفة، توفر المعدات أيضًا درجة عالية من المرونة. يمكن للمستخدمين تغيير شكل وحجم غرفة السحق عن طريق ضبط معلمات حركة الغلاف اللامركزي، مثل سرعة الدوران، وسعة التأرجح، وما إلى ذلك، وذلك للتحكم في حجم جسيمات التفريغ. بالإضافة إلى ذلك، يمكن لاستبدال المخروط الثابت أو بطانة المخروط الديناميكية بمواصفات مختلفة ضبط تأثير السحق بشكل أكبر للتكيف مع سيناريوهات السحق المعقدة المختلفة.

أهم مميزات التصميم المبتكر لكسارة المخروط CH890i المعايير الفنية

الحد الأقصى لحجم التغذية	428 mm	عرض	84,891 kg
قوة	750 kW	سعة	400tph
مدى الرمية اللامركزية	24 - 70 mm	نطاق ضبط الجانب المغلق	13 - 70 mm
