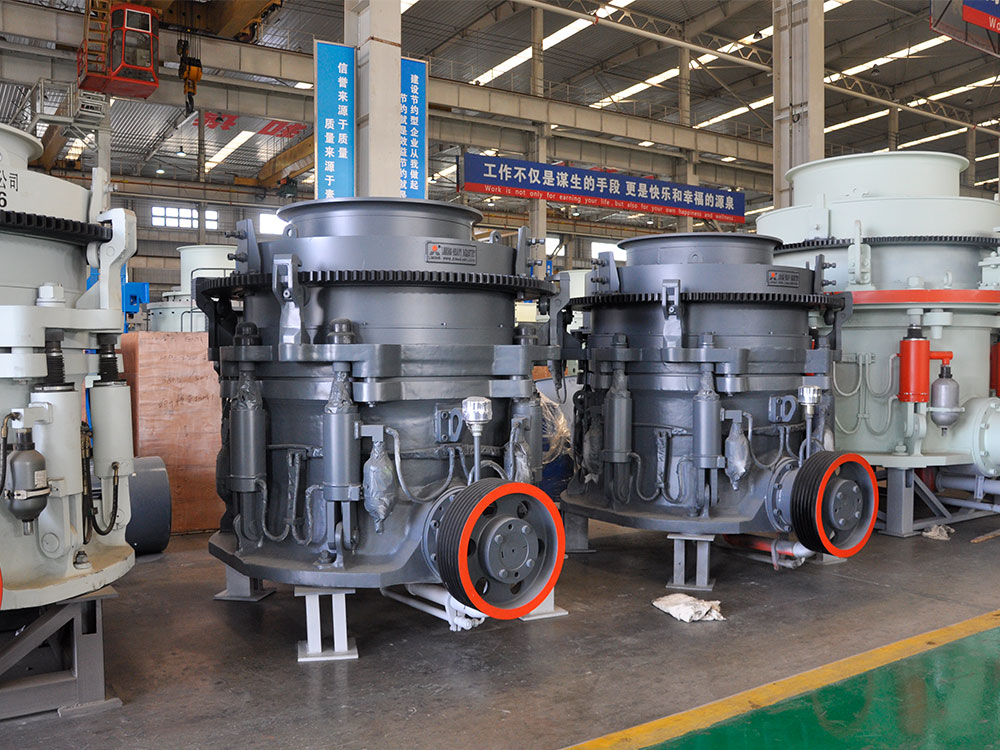

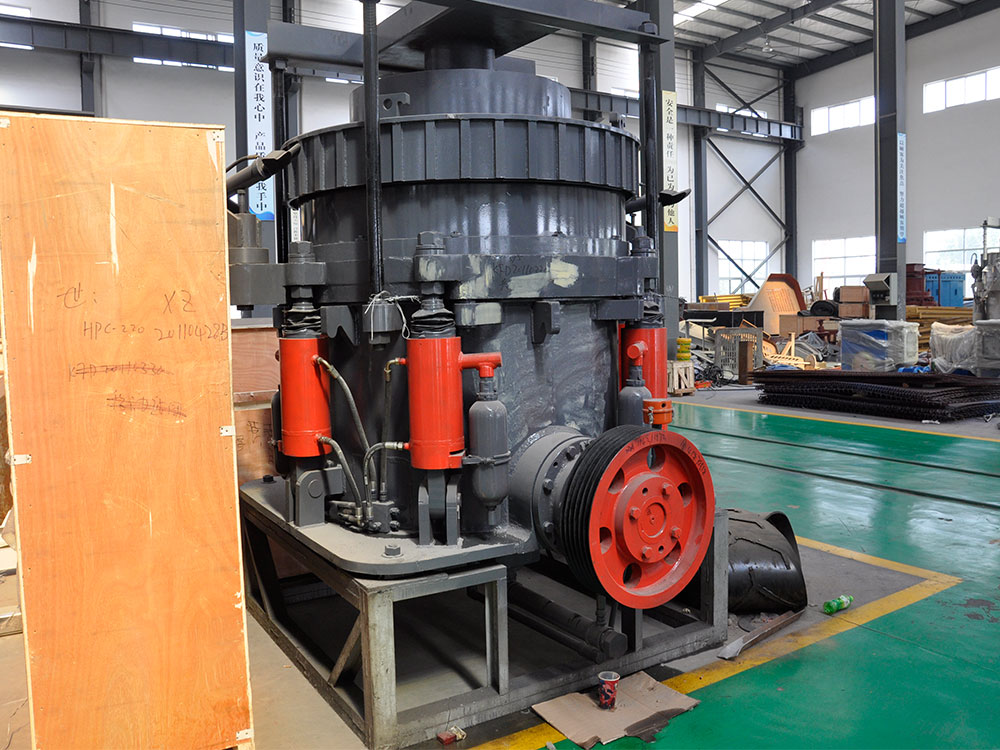

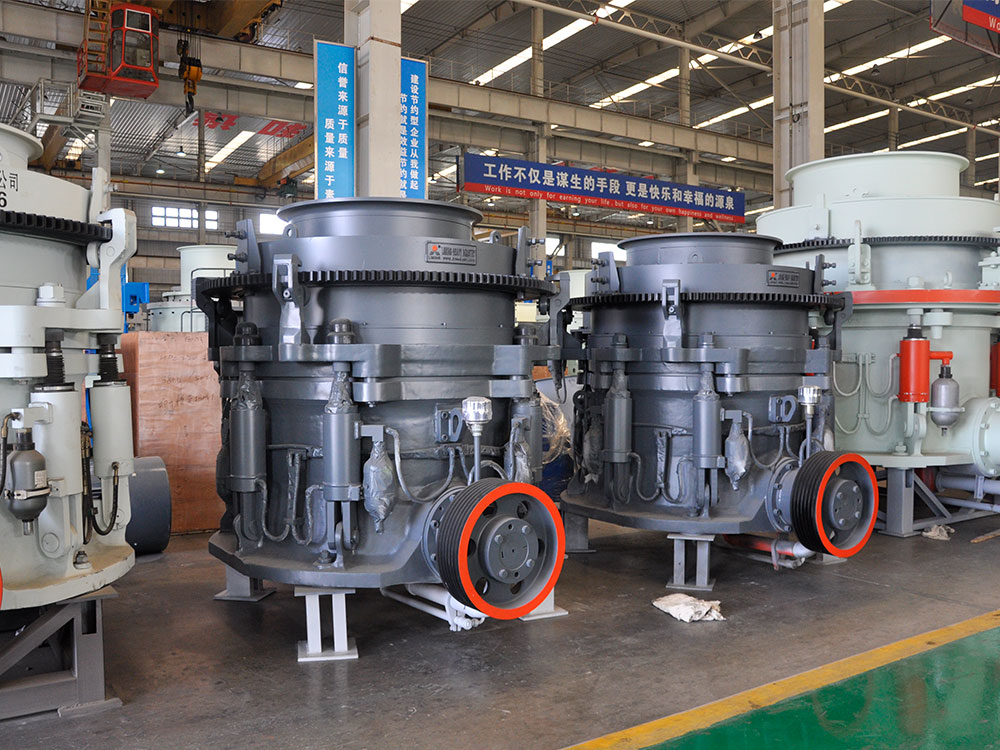

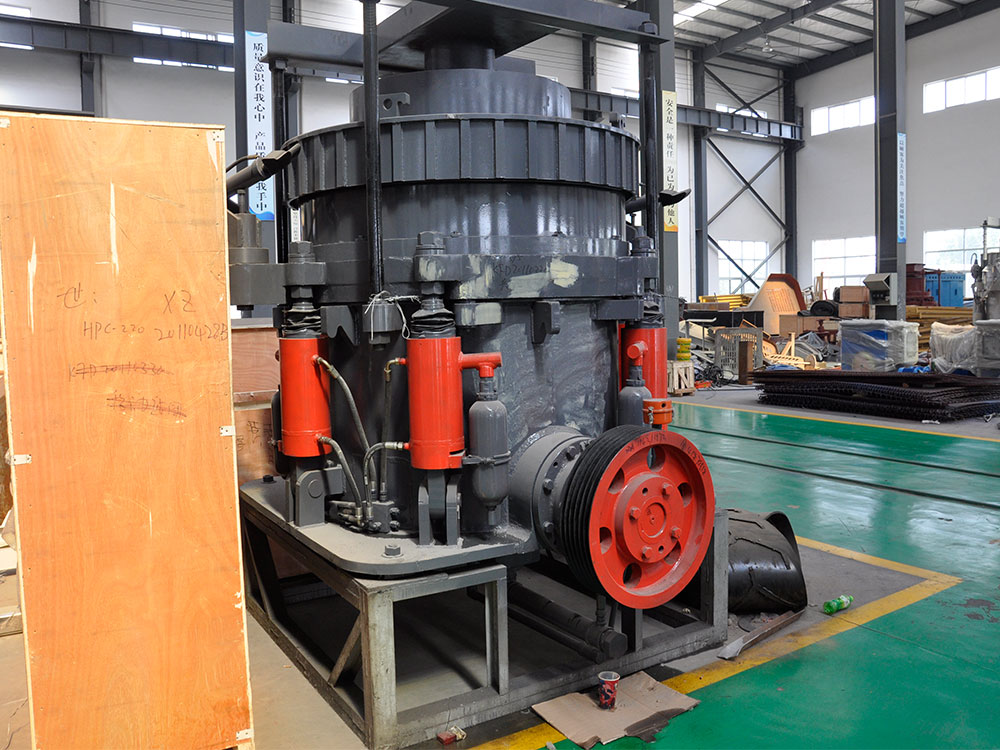

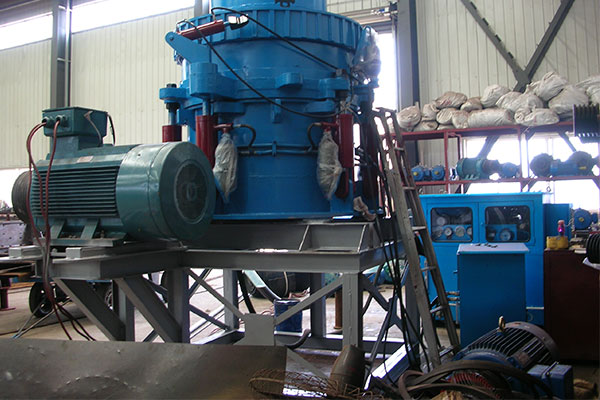

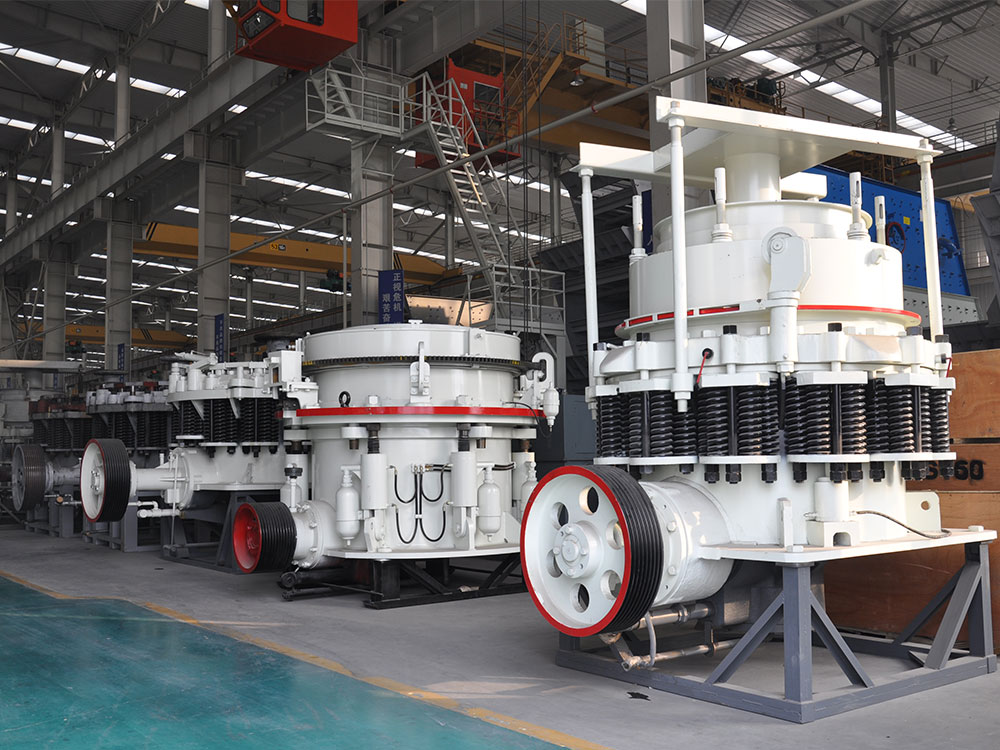

الكسارة المخروطية الهيدروليكية HPT هي معدة تكسير متوسطة الدقة وعالية الكفاءة، تعتمد على مبدأ التكسير الصفائحي، وهي مصممة خصيصًا لعمليات التكسير الثانوي/الثالثي في ​​مناجم المعادن، ومواد البناء، والصناعات المماثلة. يتكون هيكلها الأساسي من مجموعة مخروطية ثابتة، ومجموعة مخروطية متحركة، وأسطوانات هيدروليكية متعددة، ونظام تحكم ذكي. بفضل تصميمها الفريد الذي يتميز بعمود رئيسي ثابت وجلبة دوارة لامركزية، تحقق الكسارة ضغطًا مستمرًا وتكسيرًا صفائحيًا للمواد داخل حجرة التكسير. تبلغ أقصى قدرة معالجة لهذه المعدة 1200 طن في الساعة، وهي قادرة على معالجة مواد متوسطة الصلابة مثل خام الحديد والجرانيت. في مشاريع تكسير خام الحديد الناعم، يصل إنتاجها إلى 1.9 ضعف إنتاج المعدات التقليدية. يتضمن تصميمها المعياري من 10 إلى 16 أسطوانة هيدروليكية مدمجة، تتميز بحماية من الحمل الزائد للحديد وضبط تلقائي لفتحة التفريغ. وهي مزودة بنظام تحكم PLC من سيمنز، مما يتيح التشغيل الآلي بالكامل والمراقبة الفورية. كتطوير تكنولوجي لكسارات المخروط الزنبركية، تُحسّن سلسلة HPT كفاءة التكسير وجودة المنتج بشكل ملحوظ من خلال تحسين مسار المخروط المتحرك وتكوين حجرة التكسير. تعمل كسارة المخروط الهيدروليكية HPT على مبدأ التكسير الصفائحي، المتمركز حول حركة التأرجح الدورانية للمخروط المتحرك الذي يُدار بواسطة غلاف لامركزي. يُحرّك المحرك الغلاف اللامركزي عبر عمود نقل، مما يُجبر المخروط المتحرك على التأرجح على طول جدار حجرة التكسير. تخضع المادة لضغط متعدد الاتجاهات، وانحناء، وقص بين المخاريط المتحركة والثابتة. يُحوّل تصميم التكسير الرقائقي الفريد هذا عملية التكسير الأساسية بين الجسيمات بدلاً من التلامس المباشر للبطانة، مما يُقلل من استهلاك الطاقة والتكسير الزائد. يُحقق النظام الهيدروليكي ثلاث وظائف من خلال أسطوانات متعددة: الضبط الديناميكي لحجم فتحة التفريغ (بدقة ±1 مم)، وحماية الحديد من الحمل الزائد (مع عتبات ضغط قابلة للتعديل)، والتنظيف التلقائي لحجرة التكسير. عند دخول أجسام غير قابلة للتكسير إلى الحجرة، يُفعّل النظام الهيدروليكي حماية تخفيف الضغط. ينزل المخروط المتحرك فورًا لتوسيع فتحة التفريغ لإخراج الأجسام الغريبة، ثم يُعاد ضبطه تلقائيًا. يراقب نظام التحكم الذكي باستمرار سرعة العمود الرئيسي وضغط الزيت وبيانات الاهتزاز. ومن خلال خوارزميات PLC، يُحسّن النظام مطابقة الانحراف المركزي وتردد التأرجح، مما يعزز كفاءة التكسير بأكثر من 30%. يُمكّن هذا التآزر بين الأنظمة الميكانيكية والهيدروليكية والكهربائية المعدات من الحفاظ على نطاق واسع من سعة المعالجة يتراوح بين 45 و1200 طن/ساعة، مع تقليل استهلاك الطاقة بنسبة 43% مقارنةً بالطرازات التقليدية. تتجلى المزايا التقنية لكسارة المخروط الهيدروليكية HPT في ثلاثة أبعاد: أولًا، يتعاون نظامها الهيدروليكي متعدد الأسطوانات مع حجرة التكسير الرقائقية لرفع المحتوى المكعب للركام النهائي إلى أكثر من 90%، مع تقليل الجسيمات الإبرية والرقائقية بنسبة 50%، مما يُحسّن جودة ركام الخرسانة بشكل كبير. ثانيًا، يُتيح نظام التحكم الذكي، المُشغّل بواسطة PLC من Siemens، ضبط فتحة التفريغ تلقائيًا (بدقة ±0.5 مم) وحماية من الحمل الزائد. بفضل مكونات ABB منخفضة الجهد، يُقلل هذا الجهاز من معدلات الأعطال بنسبة 60%، ويطيل فترات الصيانة إلى 2000 ساعة. وأخيرًا، يسمح التصميم المعياري باستبدال تجميع المخروط المتحرك من الجانب. ويضمن نظام التزييت ثلاثي المسارات التشغيل المستقر للمكونات الأساسية، مثل الغلاف اللامركزي والمحامل الكروية، في درجات حرارة تتراوح بين 30- و50 درجة مئوية، مما يُطيل عمر الآلة بنسبة 40% مقارنةً بالطرازات التقليدية. هذا الجهاز حاصل على شهادة ISO9001. وقد تم التحقق من خصائصه التعدينية الصديقة للبيئة في مشاريع مثل إنتاج رمل الحصى في هوبي، حيث حقق قدرة إنتاجية تبلغ 200 طن/ساعة مع انبعاثات غبار أقل من 10 ملغ/م³.

الكسارة المخروطية HPT100 ذات التحكم الهيدروليكي الكامل: مستقرة، موثوقة، وسهلة الاستخدام! التطبيقات

باعتبارها معدات تكسير أساسية في صناعات التعدين ومواد البناء الحديثة، تُستخدم الكسارة المخروطية الهيدروليكية HPT، بفضل تقنية التكسير الرقائقي الفعّالة ونظام التحكم الذكي، على نطاق واسع في تعدين المعادن، ومعالجة رمل وحصى البناء، وعلم المعادن، والصناعات الكيميائية. في قطاع تعدين المعادن، تُستخدم هذه المعدات بشكل رئيسي في التكسير الثانوي والثالثي للمواد متوسطة الصلابة، مثل خام الحديد وخام النحاس وخام الذهب. يوفر نظامها الهيدروليكي متعدد الأسطوانات حماية من الحمل الزائد للحديد وضبطًا دقيقًا للتفريغ، مما يُحسّن كفاءة العملية بشكل كبير لتحقيق "تكسير أكثر، طحن أقل". على سبيل المثال، في مشروع خام الحديد جيننيو في لوانبينغ، مقاطعة خبي، زادت معدات سلسلة HPT من الطاقة الإنتاجية بنسبة 30%، وقللت من المواد الإبرية والرقائقية بنسبة 20%-30%، وخفضت استهلاك الطاقة النوعي بنسبة 15%-30%. تستخدم صناعة رمل وحصى البناء حجرة التكسير المُحسّنة لإنتاج ركام عالي الجودة. حسّن طراز HPT500، المُستخدم في خط معالجة الجرانيت في ماشنغ بمقاطعة هوبي، تجانس المنتج النهائي بشكل ملحوظ، مُلبيًا متطلبات حجم الجسيمات المكعبة العالية لمصانع خلط الخرسانة. علاوة على ذلك، يُمكن لهذه المعدات في الصناعات المعدنية والكيميائية معالجة مواد مثل خام الرصاص والزنك وحجر الكوارتز. تُقلل تقنية التكسير الرقائقي الخاصة بها بشكل فعال من تآكل البطانة وتُطيل عمر المعدات. أصبحت سلسلة HPT، بفضل نظام التحكم الذكي PLC الذي يُتيح المراقبة عن بُعد والتعديلات الآلية، حلاً أساسيًا وفعالًا للتكسير في تطوير التعدين الأخضر.

في تطبيقات تعدين المعادن، تُحسّن الكسارة المخروطية الهيدروليكية HPT، بفضل نظامها الهيدروليكي متعدد الأسطوانات وتقنية التكسير الرقائقي، كفاءة التكسير الدقيق للصخور الصلبة مثل خام الحديد وخام النحاس بشكل كبير. على سبيل المثال، في منجم جيننيو للحديد في لوانبينغ بمقاطعة خبي، أدى استخدام طراز HPY800 إلى زيادة سعة التكسير بنسبة 30%، وخفض محتوى الرقائق الإبرية في المنتج النهائي بنسبة 20%-30%، وخفض استهلاك الطاقة للوحدة بنسبة 15%-30%. تتميز هذه المعدات بمغزل ثابت وتصميم عالي السرعة، إلى جانب فتحة تفريغ قابلة للتعديل من 13 إلى 38 مم، للتحكم الدقيق في حجم جزيئات المنتج، وتلبية المتطلبات الصارمة لمناجم المعادن من حيث سعة الإنتاج العالية ومعدلات الاسترداد المنخفضة. في مشروع منجم داندونغ للذهب بمقاطعة لياونينغ، يعمل طراز HPT300F كجهاز أساسي للتكسير الثانوي والثالثي، حيث يعمل جنبًا إلى جنب مع كسارة الفك لإجراء تكسير متعدد المراحل، مما ينتج في النهاية مادة ذات حجم موحد ومؤهلة. أشاد العميل بجودته المستقرة والموثوقة، وتلبيته الكاملة لمتطلبات الإنتاج. بالإضافة إلى ذلك، يتعامل نظام الحماية الهيدروليكي الخاص به تلقائيًا مع أعطال التحميل الزائد، مما يقلل من وقت التوقف. تُمكّن محركات سيمنز وأنظمة التحكم المنطقية القابلة للبرمجة (PLC) من التشغيل والإدارة الذكيين، مما يُعزز كفاءة مناجم المعادن وأتمتة عملياتها.

في قطاع معالجة رمل وحصى البناء، أصبحت الكسارة المخروطية الهيدروليكية HPT، بفضل تقنية التكسير الرقائقي ونظام التحكم الذكي، جزءًا أساسيًا من المعدات لإنتاج ركام عالي الجودة. يستخدم خط معالجة الجرانيت في هوبي ماشنغ طراز HPT500 للتكسير المتوسط ​​والدقيق. يُحسّن تصميمه المُحسّن متعدد التجاويف بشكل كبير من تجانس شكل جسيمات المنتج النهائي، مما يُقلل بشكل كبير من كمية الرقائق الإبرية في ركام الخرسانة، ويُلبي متطلبات رمل البناء عالية الجودة. يستخدم خط إنتاج حصى البازلت في هاربين بايان طراز HPT500 كجهاز تكسير ثانوي، إلى جانب نظام غربلة اهتزازي، لتحقيق قدرة إنتاجية فعالة تبلغ 350 طنًا في الساعة. يبقى حجم جسيمات المنتج النهائي ثابتًا ضمن نطاق 0-35 مم. تشير آراء العملاء إلى أنها تُقدم "إنتاجية عالية، واستهلاكًا منخفضًا للطاقة، ومزايا كبيرة في تكلفة الإنتاج". تستخدم هذه المعدات نظام تحكم متكامل PLC لمراقبة معلمات التشغيل في الوقت الفعلي، مما يُبسط العمليات. يضمن نظام التشحيم الهيدروليكي التشغيل المستقر للمكونات الرئيسية، مما يجعلها مناسبة بشكل خاص للتطبيقات ذات المتطلبات الصارمة لشكل الجسيمات والقدرة الإنتاجية، مثل ساحات الرمل والحصى ومصانع خلط الخرسانة. في مشروع صناعة رمل الحصى المرصوف في هوبي شيانغيانغ، أثبتت قدرة التكسير الفعالة لنموذج HPT وميزات الصيانة المنخفضة إمكانية تطبيقه على نطاق واسع في صناعة رمل وحصى البناء. في الصناعات المعدنية والكيميائية، أصبحت الكسارة المخروطية الهيدروليكية HPT، بفضل مقاومتها العالية للتآكل والتحكم الدقيق في حجم الجسيمات، قطعة أساسية من المعدات لمعالجة المواد متوسطة الصلابة مثل خام الرصاص والزنك وحجر الكوارتز. يستخدم مشروع منجم يونان فونينغ للرصاص والزنك تكوينًا مزدوجًا HPT300C وHPT300F. يستخدم هذا التكوين

كسارة مخروطية HPT100 بتحكم هيدروليكي كامل: مستقرة، موثوقة، وسهلة الاستخدام! المزايا

من حيث تقنية التكسير الصفائحي عالية الكفاءة

تُحقق كسارة المخروطية الهيدروليكية HPT ضغطًا مستمرًا متعدد الزوايا للمواد داخل حجرة التكسير من خلال التصميم المتناسق لعمود رئيسي ثابت وجلبة دوارة لامركزية. يزيد اللامركزية المُحسّنة، إلى جانب معايير الحركة، من شوط الضغط في الجزء العلوي من المخروط المتحرك، مما يوفر ضغط سحق كافٍ للقسمين الأوسط والسفلي من الحجرة، مع منع التكسير المفرط للمواد. تُناسب هذه التقنية بشكل خاص المواد عالية الصلابة مثل خام الحديد والجرانيت. في مشروع باوتو للمغنتيت في منغوليا الداخلية، استُخدم نموذج HPT كجهاز أساسي في مرحلة التكسير الدقيق، حيث نجح في تقليل حجم المواد إلى أقل من 13 مم. وقد أدى ذلك إلى انخفاض كبير في استهلاك الطاقة في عمليات الطحن اللاحقة. يعزز مبدأ التكسير بضغط الطبقات الكفاءة من خلال الضغط المتبادل للمواد، مما يقلل من محتوى الإبر والرقائق في الركام النهائي بنسبة 20%-30% مع زيادة كبيرة في نسب الجسيمات المكعبة. يلبي هذا النظام المتطلبات الصارمة لشكل الركام للخرسانة عالية الجودة. علاوة على ذلك، بفضل تقليل التأثير المباشر بين المكونات المعدنية والمواد، إلى جانب تصميم جدار التكسير المصنوع من الفولاذ عالي المنغنيز، تُمكّن هذه التقنية المعدات من تحقيق أداء متميز - تشغيل متواصل لمدة 8000 ساعة دون الحاجة إلى إصلاحات كبيرة - في مشاريع مثل منجم لوانبينغ لخام الحديد في مقاطعة خبي.

نظام هيدروليكي ذكي

تُحقق الكسارة المخروطية الهيدروليكية HPT تحكمًا دقيقًا في الإنتاج من خلال تقنية التنسيق الهيدروليكي متعدد الأسطوانات. يتضمن نظامها الهيدروليكي آلية ثلاثية من أسطوانات تخفيف الضغط، وأسطوانات قفل، وأسطوانات دفع. لا يُمكّن هذا فقط من تحرير الضغط تلقائيًا أثناء حالات التحميل الزائد للحديد، بل يسمح أيضًا بضبط فتحة التفريغ بمستوى المليمتر من خلال دوران المخروط الثابت المُدار بواسطة محرك هيدروليكي. تتكامل هذه التقنية بشكل وثيق مع نظام التحكم PLC من Siemens، مما يُتيح المراقبة الفورية للمعلمات المهمة مثل ضغط حجرة التكسير وسرعة العمود الرئيسي. يضبط النظام تلقائيًا شوط الغلاف اللامركزي ليتوافق مع خصائص المواد المختلفة، متحكمًا في تقلبات حجم جسيمات المنتج ضمن ±0.5 مم في مشروع منجم داندونغ للذهب في لياونينغ. يُغني نظام تنظيف التجويف الهيدروليكي عن الحاجة إلى إيقاف التشغيل أثناء تفريغ المواد، وهي مشكلة شائعة في المعدات التقليدية. عند مواجهة مواد غير قابلة للسحق، يُكمل النظام تخفيف الضغط وإزالة الأعطال في غضون 3 ثوانٍ، محققًا بذلك تحسينًا في الكفاءة بنسبة تزيد عن 90% مقارنةً بالتدخل اليدوي. بالإضافة إلى ذلك، يستخدم نظام التزييت الهيدروليكي تصميمًا لختم متاهة، مما يُزيل تمامًا تآكل المحمل الناتج عن اختلاط الزيت والماء. وبفضل تقنية تبريد الزيت الدائري، يُحقق النظام عدم حدوث أي أعطال في نظام التزييت أثناء العمليات المستمرة، مثل معالجة الجرانيت في ماشنغ، هوبي. كما تستخدم التشخيصات الذكية للنظام مستشعرات اهتزاز لتوفير إنذارات مبكرة عن أي خلل في المحمل، مما يعزز كفاءة الصيانة الوقائية بنسبة 40%، ويُقلل بشكل كبير من مخاطر التوقف غير المخطط له.

كفاءة الطاقة والتصميم البيئي

تُحقق الكسارة المخروطية الهيدروليكية HPT تحسينًا مزدوجًا لاستهلاك الطاقة والانبعاثات من خلال تقنية مبتكرة. يحل نظامها الهيدروليكي محل الهياكل الزنبركية التقليدية، مما يعزز كفاءة نقل الطاقة بنسبة 15%-20%. في مشروع خام الحديد Luanping في خبي، انخفض استهلاك طاقة الوحدة إلى 0.609 كيلوواط ساعة/طن، أي بنسبة 43% مقارنةً بالمعدات التقليدية. يُشكل التصميم المُحسّن لحجرة التكسير، إلى جانب مبدأ ضغط الطبقات، طبقة كثيفة من المواد داخل الحجرة. هذا يُقلل من استهلاك طاقة التكسير غير الفعال مع خفض توليد الغبار بنسبة 60%. تتميز المعدات بتصميم مُحكم الإغلاق ومُقاوم للغبار، مع أختام متاهية عند المفاصل الحرجة وواجهات شفط غبار ذات ضغط سلبي. في مشروع Xiangyang Pebble Sand Making في خبي، حققت المعدات تركيز PM10 في منطقة التشغيل أقل من 10 ملغم/م³، مُطابقةً بذلك المعايير البيئية. بالإضافة إلى ذلك، يُضبط نظام التحكم غير المُتدرج في السرعة في النظام الهيدروليكي سرعة المحرك تلقائيًا بناءً على الحمل، مما يُحقق توفيرًا في الطاقة بنسبة 30% في ظروف الحمل المنخفض. يُقلل استخدام بطانات الفولاذ المقاوم للتآكل عالي المنغنيز من معدلات تآكل المعدن بنسبة 50%، مما يُقلل بشكل كبير من توليد النفايات الصلبة. يتماشى هذا التصميم مع متطلبات بناء التعدين الأخضر، مما يُساعد العملاء على اجتياز عمليات التفتيش البيئي في مشاريع مثل منجم باوتو للمغنتيت في منغوليا الداخلية، مع خفض تكاليف التشغيل.

كسارة مخروطية HPT100 بتحكم هيدروليكي كامل: مستقرة، موثوقة، وسهلة الاستخدام! مبدأ العمل

تستخدم كسارة المخروط الهيدروليكية HPT مبدأ التكسير الصفائحي، مما يضمن تكسيرًا فعالًا ودقيقًا للمواد من خلال نظام هيدروليكي متعدد الأسطوانات. يمكن تقسيم آلية تشغيلها الأساسية إلى ثلاث مراحل رئيسية:

يحرك المحرك عمود نقل الحركة عبر بكرة أو وصلة، مما يؤدي إلى دوران الغلاف اللامركزي. تنتقل الحركة الدورانية للغلاف اللامركزي عبر العمود الرئيسي إلى المخروط المتحرك، مما يؤدي إلى حركة تأرجح حول نقطة ثابتة.

يؤدي هذا التصميم إلى تغير الفجوة بين جدار التكسير وبطانة الوعاء بشكل دوري، مما يُحدث ضغطًا مستمرًا على المادة. يُدعم الجزء السفلي من المخروط المتحرك بمكبس هيدروليكي واحد، لا يتحمل فقط حمل التكسير، بل يحل أيضًا محل جهاز تخفيف الضغط الزنبركي التقليدي، مما يُبسط الهيكل. بعد دخول حجرة التكسير، تتعرض المادة لقوى متعددة الاتجاهات بسبب حركة تأرجح المخروط المتحرك. بناءً على نظرية ضغط الطبقات، تتشكل طبقة مادة مستقرة داخل حجرة التكسير. يتحقق التكسير الفعال من خلال تأثير ضغط طبقة "مادة تكسير المادة". تُنتج طريقة التكسير هذه أشكالًا نهائية أكثر اتساقًا للجسيمات، وتزيد بشكل كبير من المحتوى المكعب، وتقلل من جسيمات الإبرة والرقائق بنسبة 20%-30%. عندما تستوفي المادة متطلبات التفريغ، تسقط عبر الفجوة الناتجة عن جدران التكسير المتأرجحة. يستمر تكسير المواد التي لا تستوفي المواصفات.

يضبط النظام الهيدروليكي متعدد الأسطوانات فتحة التفريغ تلقائيًا عبر 10-16 أسطوانة هيدروليكية. عندما تُزود مضخة الزيت الأسطوانات بالسائل الهيدروليكي، يرتفع المخروط المتحرك لتقليل فتحة التفريغ. عند تفريغ الزيت، ينزل المخروط المتحرك، مما يُوسع فتحة التفريغ. في حال دخول أجسام غريبة غير قابلة للتكسير إلى حجرة التكسير، يُفعّل النظام الهيدروليكي الحماية تلقائيًا: يضغط مكبس المُراكم النيتروجين، ويدخل الزيت الهيدروليكي إلى المُراكم، وينزل المخروط المتحرك لتوسيع فتحة التفريغ لإخراج الأجسام الغريبة. بعد القذف، يُعيد النظام الهيدروليكي ضبط المخروط المتحرك تلقائيًا لاستعادة وضع فتحة التفريغ الأصلي. يتميز الجهاز بنظام تحكم منطقي قابل للبرمجة (PLC) من سيمنز وشاشة لمس لمراقبة معلمات مثل سرعة المغزل والضغط الهيدروليكي في الوقت الفعلي. تُمكّن مستشعرات الإزاحة من التحكم الدقيق في حجم فتحة التفريغ بدقة ضبط تصل إلى مستوى المليمتر. يستخدم نظام التزييت الهيدروليكي هيكلًا مانعًا للتسرب متاهةً لمنع تلوث الغبار بفعالية وإطالة عمر المكونات الأساسية.

كسارة مخروطية HPT100 بتحكم هيدروليكي كامل: مستقرة، موثوقة، وسهلة الاستخدام! المواصفات الفنية

حجم منفذ التغذية	140 mm	الحد الأدنى لفتح التفريغ	19 mm
قوة المعالجة	20-40 mm	قدرة المعالجة	45-140 t/h
