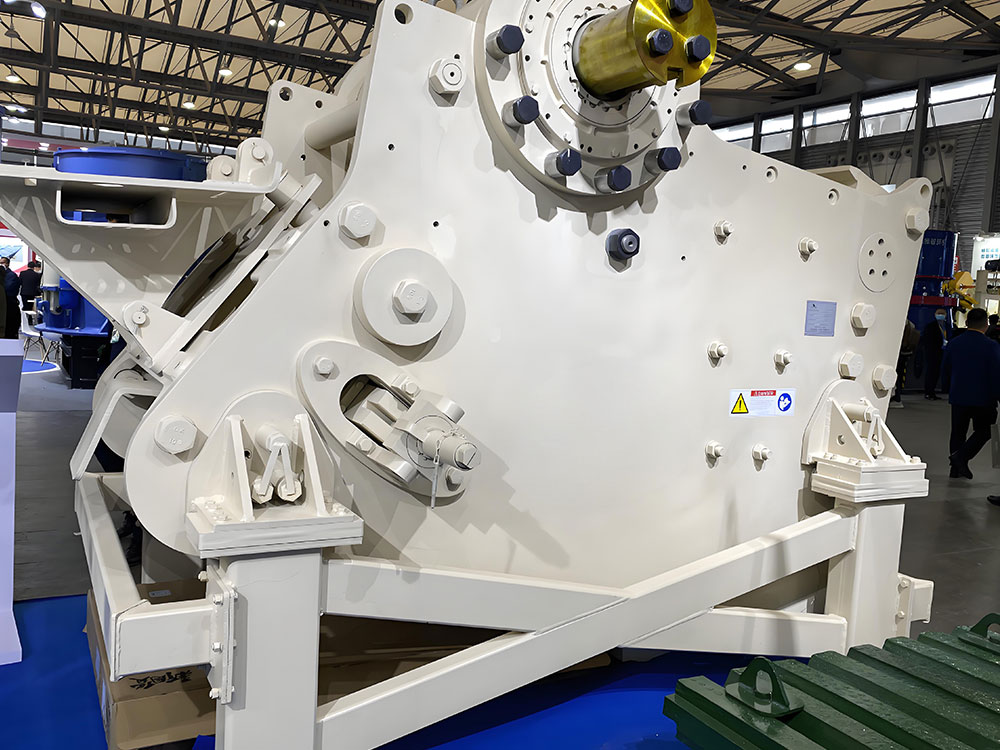

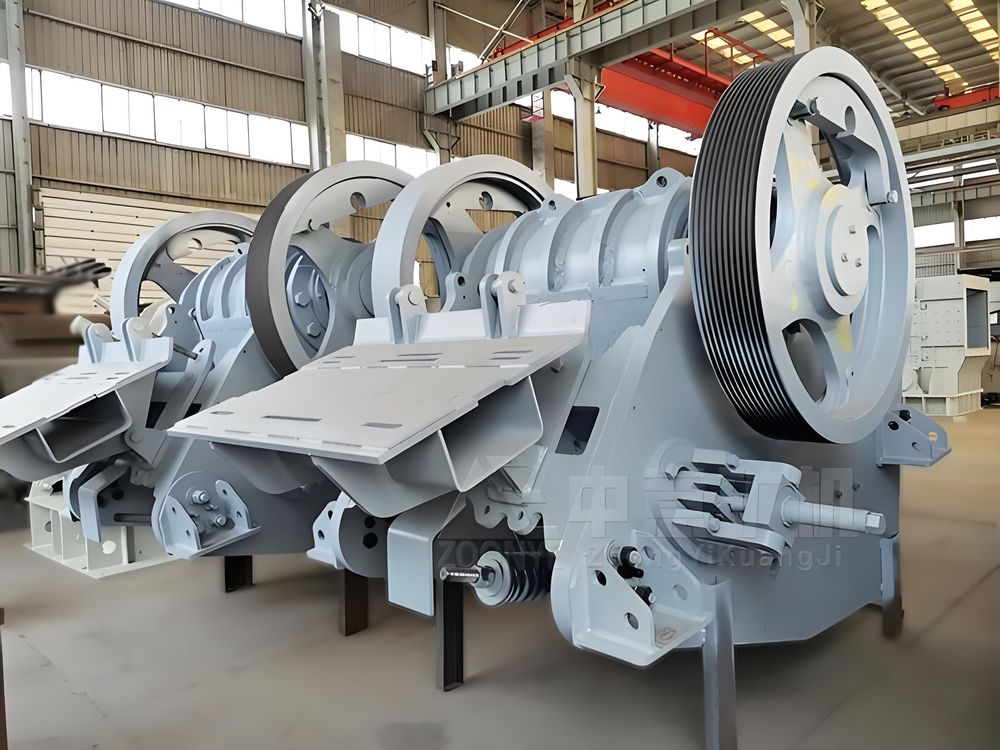

كسارة الفك PE1200×1500 هي كسارة فكية بندولية مركبة واسعة النطاق، مصممة خصيصًا لمعالجة الخامات عالية الصلابة، مع حد أقصى يبلغ 320 ميجا باسكال لقوة ضغط الخامات المناسبة. تُستخدم هذه المعدات بشكل أساسي في مراحل التكسير الخشن والمتوسط في عمليات التعدين والصناعات المعدنية وإنتاج مواد البناء، مما يجعلها مناسبة بشكل خاص كمعدات تكسير أساسية في خطوط إنتاج الرمل والحصى واسعة النطاق. تشير بيانات الصناعة إلى أن هذا الطراز يمتلك حصة سوقية تبلغ 37% في خطوط إنتاج الرمل والحصى التي تتجاوز 5 ملايين طن سنويًا، وهو حل معترف به كحل فعال في هذا القطاع. يتكون الهيكل الرئيسي من أربعة مكونات أساسية: صفيحة فك ثابتة، وصفيحة فك متحركة، وإطار عالي القوة، ونظام عمود لامركزي. على وجه التحديد: صفيحة الفك الثابتة مصبوبة من سبيكة فولاذ المنغنيز بصلابة سطحية تتراوح بين HRC 58 و62. تتصل صفيحة الفك المتحركة بالعمود اللامركزي عبر غلاف محمل لتحقيق تذبذب دوري. يعتمد الإطار هيكلًا ملحومًا على شكل صندوق، مُحسّنًا باستخدام تحليل العناصر المحدودة، مما يزيد من مقاومة التعب بنسبة 40%. العمود اللامركزي مصنوع من فولاذ سبائك 42CrMo4، مما يحقق صلابة HRC28-32 بعد معالجة التبريد والتسخين.
تحسين كفاءة التكسير لكسارة الفك PE1200×1500
عمليات التعدين
تكسير خام المعادن: يُستخدم للتكسير الأولي لخامات المعادن، مثل خام الحديد وخام النحاس، مما يُقلل حجم قطع الخام الكبيرة إلى جزيئات متوسطة الحجم تتراوح بين 150 و350 مم، مما يوفر مادة خام مناسبة للمعالجة اللاحقة للمعادن.
معالجة المعادن غير المعدنية: مناسب لتكسير الصخور عالية الصلابة، مثل الجرانيت والبازلت. غالبًا ما يُدمج مع الكسارات المخروطية وآلات صنع الرمل لتشكيل خطوط إنتاج كاملة للركام.
صناعة مواد البناء والإنشاءات
إنتاج الركام: يُستخدم كمعدات تكسير أولية في مصانع الركام الكبيرة، حيث يُعالج مواد مثل الحجر الجيري وحصى الأنهار لإنتاج ركام البناء.
إعادة تدوير نفايات البناء: يُسحق كتل الخرسانة والطوب ومواد النفايات الأخرى لتمكين تجديد الموارد.
صناعة المعادن والكيميائيات
المعالجة المسبقة للمواد الخام: سحق خام الحديد والبوكسيت ومواد خام معدنية أخرى لتعزيز كفاءة الصهر اللاحقة.
المعالجة الكيميائية للمواد الخام: سحق خام الفوسفات وخام الكبريت ومواد خام كيميائية أخرى لتلبية متطلبات حجم الجسيمات.
هندسة البنية التحتية
إنشاء الطرق السريعة/السكك الحديدية: سحق مواد الأساس لتوفير حجر مكسر يلبي المعايير الهندسية.
مشاريع الحفاظ على المياه: معالجة الركام المقاوم للتآكل للسدود والحواجز.
قطاع حماية البيئة والطاقة
إزالة الكبريت من محطات الطاقة: سحق الحجر الجيري لتحضير عوامل إزالة الكبريت.
معالجة النفايات الصلبة: المعالجة المشتركة لمخلفات النفايات الصناعية للحد من التلوث البيئي.
التطبيقات المتخصصة
خطوط الإنتاج المتنقلة: النشر السريع في ساحات التخزين المؤقتة أو مواقع التعدين المتفرقة عند دمجها مع محطات متنقلة.
العمليات في المرتفعات العالية: يضمن التصميم الهيكلي عالي التحمل الثبات في البيئات القاسية.
مزايا كسارة الفك PE1200×1500: كفاءة سحق مُحسّنة
هيكل متين، قدرة تحمل عالية
هيكل من الفولاذ المصبوب عالي التحمل: بفضل تقنية الفولاذ المصبوب المتكاملة وألواح الفك المصنوعة من الفولاذ عالي المنغنيز، تم تعزيز قوة الضغط ومقاومة التآكل بنسبة تزيد عن 30%، مما يضمن تشغيلًا مستقرًا طويل الأمد في ظل الظروف القاسية.
مكونات أساسية مُعززة: أجزاء أساسية مثل العمود اللامركزي ومجموعة الفك المتحرك مصنوعة من خامات البليت، مما يعزز قدرة تحمل الأحمال بشكل كبير لتلبية متطلبات السحق عالية الكثافة.
كفاءة عالية وقدرة فائقة
تصميم تجويف عميق بدون مناطق ميتة: تضمن حجرة السحق المُحسّنة تداخلًا مُحكمًا للمواد، مما يزيد من كفاءة السحق بنسبة 20%. تُحقق توفيرًا في الطاقة يتراوح بين 15% و30% لكل وحدة، مع تحسينات في كفاءة الطاقة على مستوى النظام تصل إلى 50%.
سعة معالجة عالية: تستوعب أحجام تغذية ≤ 1200 مم مع أحجام تفريغ قابلة للتعديل (150-350 مم)، مما يحقق معدلات إنتاج تتراوح بين 400 و1000 طن/ساعة لتلبية متطلبات خطوط الإنتاج واسعة النطاق.
سلامة ذكية، تشغيل سهل الاستخدام
نظام حماية من الحمل الزائد: تصميم لوح الكوع القابل للفصل التلقائي يمنع تلف الأجسام الغريبة. وبفضل المراقبة الفورية، يقلل من معدلات الأعطال بنسبة 40%.
وظيفة التشغيل/الإيقاف بزر واحد: تبسط التشغيل، وتقلل التدخل اليدوي، وتخفض تكاليف الصيانة بنسبة 30%.
صيانة سهلة، وعمر افتراضي أطول
نظام تزييت مركزي: يقلل التزييت الآلي من تكرار الصيانة اليدوية. تصميم معياري لاستبدال المكونات الرئيسية يقلل من وقت التوقف بنسبة 50%.
مواد مقاومة للتآكل: ألواح الفك والبطانات الجانبية المصنوعة من فولاذ المنغنيز العالي تطيل العمر الافتراضي بنسبة 30%، مما يقلل من تكرار استبدال الأجزاء المتآكلة.
صديق للبيئة وموفر للطاقة
تصميم منخفض الضوضاء: يُلبي المعايير البيئية الوطنية بمستويات ضوضاء أقل من 85 ديسيبل. متوافق مع أنظمة جمع الغبار لإنتاج صديق للبيئة.
تحكم مُحسّن في الغبار: يُقلل إحكام حجرة التكسير المُحسّن انبعاثات الغبار بنسبة 60%، مما يُحسّن بيئة العمل.
توافق متعدد الاستخدامات، تشغيل متعدد الوظائف
توافق مع مواد متعددة: يُعالج مواد ذات قوة ضغط ≤320 ميجا باسكال، بما في ذلك الجرانيت وخام الحديد ونفايات البناء.
تعديل مرن للتفريغ: تُتيح آلية فتح التفريغ من النوع الفاصل نطاقًا واسعًا من أحجام الجسيمات لتلبية متطلبات العمليات المتنوعة.
كفاءة سحق مُحسّنة لكسارة الفك PE1200×1500: مبدأ العمل
تستخدم كسارة الفك PE1200×1500 مبدأ السحق المنحني ثنائي البندول، مما يُحقق تفتيت المواد من خلال الحركة الدورية للفكين المتحركين والثابتين. وتتمثل آلية عملها الأساسية فيما يلي:
آلية نقل الطاقة والحركة
يُحرك المحرك دوران العمود اللامركزي عبر سير على شكل حرف V، مما يُؤدي إلى حركة ترددية دورية للوحة الفك المتحرك. يدور العمود اللامركزي بسرعة 180 دورة في الدقيقة. يُعلق الطرف العلوي للفك المتحرك مباشرةً من العمود اللامركزي، بينما يتصل طرفه السفلي بالإطار عبر لوحة دفع، مُشكلاً مسار حركة بندولية مُركبة.
معالجة المواد في حجرة التكسير
مرحلة التكسير بالضغط: مع ارتفاع الفك المتحرك، تزداد الزاوية بين المفصلة والفك المتحرك، مما يدفع صفيحة الفك المتحركة نحو صفيحة الفك الثابتة. تتعرض المادة للضغط والانقسام والانحناء داخل الحجرة بعمق 1500 × 1200 مم.
مرحلة التفريغ: مع هبوط الفك المتحرك، تنخفض زاوية صفيحة الكوع. يعيد زنبرك قضيب الربط صفيحة الفك المتحركة إلى موضعها الأصلي، مما يؤدي إلى تفريغ المادة المسحوقة (بحجم جسيمات يتراوح بين 150 و350 مم) عبر فتحة التفريغ.
الوظائف التآزرية للمكونات الرئيسية
صفائح الفك: مصنوعة من فولاذ عالي المنغنيز بتصميم مسنن لتعزيز كفاءة التكسير.
صفيحة الكوع: تعمل كمكون لنقل القوة وجهاز حماية من الحمل الزائد، حيث تتكسر تلقائيًا عند ملامسة أجسام غير قابلة للتكسير.
جهاز ضبط الخلوص: آلية ضبط فتحة التفريغ من نوع الفاصل للتحكم المرن في حجم جسيمات الخرج. التشغيل والأتمتة المستمرة
أثناء التشغيل المستمر للمحرك، يُكمل الفك المتحرك دورة تكسير وتفريغ واحدة لكل دورة، مما يُحقق إنتاجًا دفعيًا يتراوح بين 400 و1000 طن/ساعة. يضمن نظام التزييت المركزي التشغيل المستقر للمكونات الأساسية مثل المحامل.
من خلال مسارات حركة مُحسّنة وتصميم حجرة مُحسّن، تُوفر هذه المُعدة كفاءة عالية وتوفيرًا في الطاقة (15%-30% لكل وحدة)، وهي مناسبة للتكسير الخشن للخامات ذات قوة ضغط ≤320 ميجا باسكال.
تحسين كفاءة التكسير لكسارة الفك PE1200×1500 - المعايير الفنية
| حجم فتحة التغذية | 1200×1500 | حجم التغذية | ≤1020 |
| حجم فتحة التفريغ | 150-300 | قدرة المعالجة | 400-800 t/h |
| قوة المحرك | 160-220 | وزن | 100.9 t |
